マシンの近状
所有期間:1995年12月〜
1995年の年末にPCショップで在庫処分の叩き売りしていたので購入しました。
2024年末に動作させようとしたらCMOSバッテリーエラーが発生していることが判明。
基板にバッテリーが直付けされている状態だったのでバッテリーの取り外しと
CR2032のバッテリーホルダーを付けてCMOSバッテリーエラーは解消しました。
MLCタイプのSDカードに交換して、Windows95を再インストール。
32年経過して無事動作しています。
富士通 FMV-466Dspについて
富士通が、1993年10月に国際標準機のPC/AT互換機(DOS/V)市場に参入し発売記念で出た限定モデルがこのモデルです。
FMVは元々からマザーボード等を自社製品せず安く部品を調達して作るコンセプトから作られています。
この為、従来製品よりも高性能で安く提供する事を目指しています。

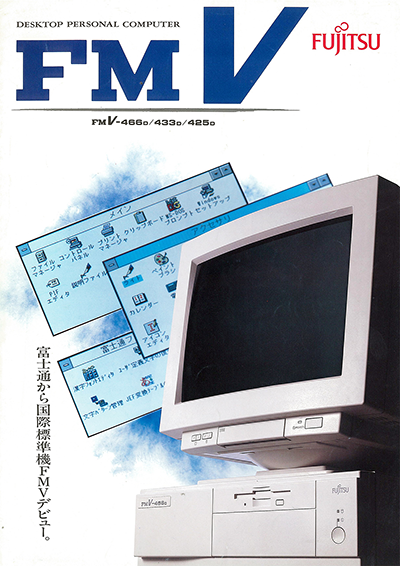

下の画像をクリックでカタログのPDFが見えます。
通常モデルのカタログ
FMV-466Dspと通常モデル(OADGキーボード、340MBモデル)比較すると以下の通り。
Viper VLBが付属して価格は変わらずという形ですね。
Viper VLBは当時オプションで83,800円だったのでその分お得となっていました。
| FMV-425D | FMV-466D | FMV-466D | FMV-466Dsp | |
| 価格(税別) | 268,000円 | 338,000円 | 378,000円 | 378,000円 |
| CPU | Intel 486DX 25MHz | Intel 486DX 33MHz | Intel 486DX2 66MHz | |
| チップセット | ALI M1419＋M1421 | |||
| 二次キャッシュ | 128KB 20ns SRAM | |||
| RAM | FPM DRAM 4MB (最大 36MB) | |||
| ビデオカード | Cirrus Logic 1MB (オンボード) | ダイアモンドマルチメディア Viper VLB 2MB (VLバス) |
||
| サウンドカード | - | |||
| PCI/ISA | ISA/VLB 2スロット(2) ISA 2スロット(2) |
ISA/VLB 2スロット(1) ISA 2スロット(2) |
||
| HDD | 340MB | |||
| 光学ドライブ | - | |||
| OS | MS-DOS 5.0V / Windows 3.1 | |||
FMV-466Dspは、ダイアモンド・マルチメディアのVIPER VLBというビデオカードを搭載していたのが限定モデルの特徴だったのですが、
このVIPER VLB、Windows 95が登場した時にハードウェア的に対応できないという事でWindows 95非対応となった悲運のモデルとなります。

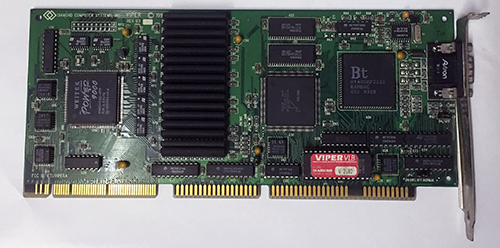

下が限定で付いていたVIPER VLBです。
富士通 FMV-466Dspの現在の仕様
| CPU | Intel | Pentium ODP 83MHz (83MHz、FSB 33MHz) |
| マザーボード | Acer | Z1+ |
| チップセット | ALi | M1419＋M1421 |
| 二次キャッシュ | ISSI | 128KB 20ns SRAM |
| メモリ | FPM SIMM | 36MB(4MBオンボード + 16MB×2) |
| ビデオ | Diamond | Stealth64 VLB 1MB |
| サウンド | Creative | Sound Blaster AWE 32(ISA) |
| HDD | SD-IDE | SD to IDE SD 8GB |
| 光学ドライブ | MITSUMI | CD-ROM |
| OS | Microsoft | Windows 95 |
フロント周り
購入時からMITSUMI製のCD-ROMが追加されていました。

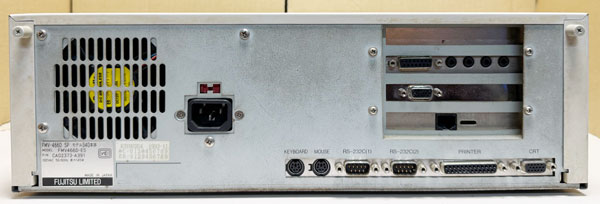

リア周り。
スロットは全て利用しています。

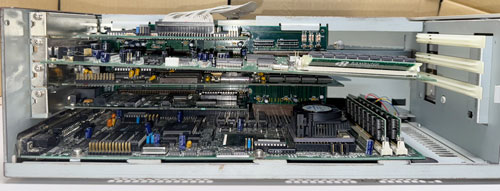

カードスロットの状態。
SoundBlaster AWE32がカードの重さから撓んでいる...。
CPU、ビデオ、OSと多岐にわたって変わっています。

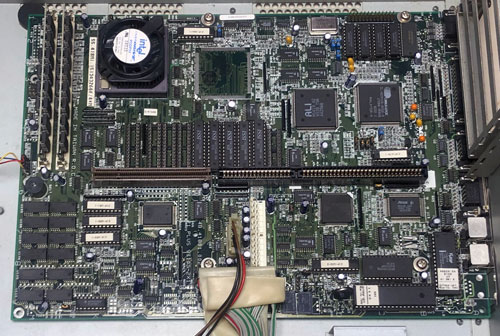

まずマザーボード。ノーマルですが、CPUをPentium ODPに交換しています。
メモリも限界の36MBへ。
CPUとライザーカードのコネクタの間にあるICはCPUのセカンドキャッシュ用のメモリですね。
128KBのメモリが搭載されています。

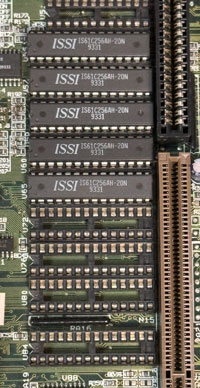

ライザーカードのスロットに横にあるのはセカンドキャッシュのメモリです。
INTEGRATED SILICON SOLUTION INC(ISSI)製のIS61C256AH-20Nです。
20nsの32KBのスタティックRAM(SRAM)です。メインメモリは60nsなので4倍早い事になります。
これが5個搭載されていますが、カタログ上では128KBとなっています。
1つはBIOS用かもしれません。空きは4個分あるので最大256KB可能という事でしょうか。

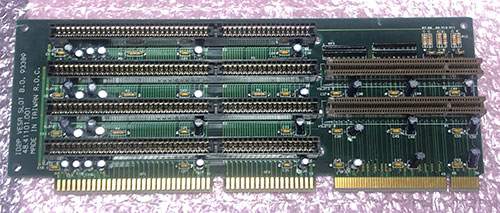

ライザーカードです。
486 CPU時代後期のVLバスが特徴です。
元々、Windows 3.1の機種で元々の当時高価なビデオカードであったDiamond Viper VLBというWeitek P9000を採用した物だったのですが、
これが物の見事にWindows 95に対応ぜす、Windows 95非対応という状態になりました。
当時としても既にレアだったVISAローカルバス(VLB)という規格のビデオカードは日本ではなかなかなくレアだったのですが、

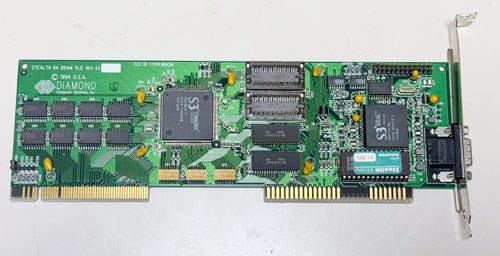

Diamondの「Stealth 64 DRAM VLB」がWindows 95に対応していたのでこのビデオカードに交換してWindows 95をインストールしました。

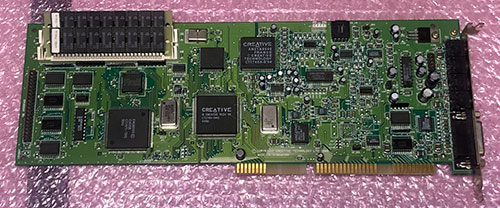

サウンドは、CreativeのSound Blaster AWE32に交換。今となったらレアカードです。
標準で当時の仕様で最大504MBのハードディスクしか認識しないため、Promise製のEIDEカードを付けています。
BIOSのIDEコントローラーを乗っ取り、Enhanced IDEとなりLBA対応で504MBの壁を越えています。

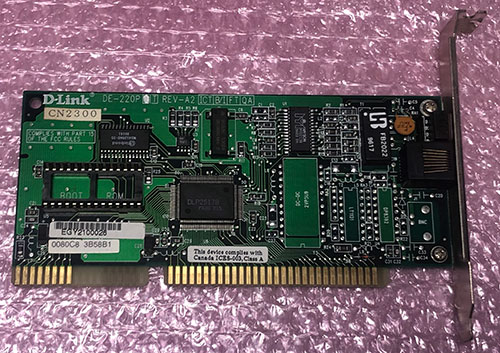

LANカードは、D-Link製のISAタイプを。

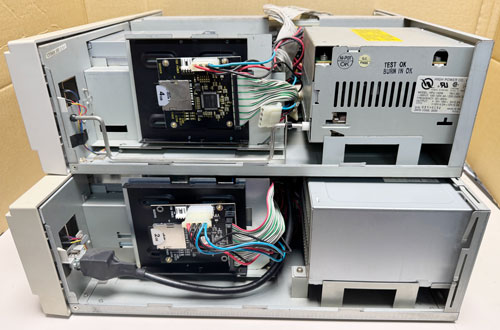

HDDベイ側を。SDカードのタイプに交換しています。
下は初代FMV-DESKPOWERですが、電源スイッチの構造が違います。
初代FMV-466Dは棒で電源BOXのスイッチを押すタイプでしたが、初代FMV-DESKPOWERでは直接スイッチに変わっています。

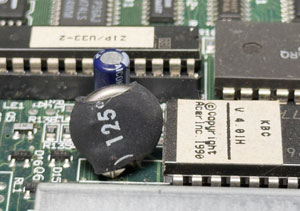

2024年末に久々に動作させようとするとCMOSバッテリーが死亡している事が判明。
バッテリーは基板にハンダ付けしている状態で交換不可...。

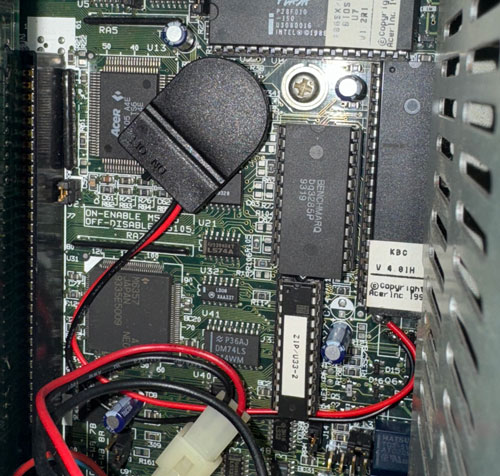

バッテリーを取り外し、電池ホルダーをハンダ付けして、バッテリーを付けて無事復活しました。
この後両面テープでバッテリーを固定しています。
コメント
486時代は色々と癖のあるハードウェアで安定したのはチップセットという形でまとまり始めたPentium世代からですね。
このハードも結構癖のあるハードでした。
1993年頃のPCはハードの統一性もないのである意味癖のあるハードだらけですが。
