マシンの近状
所有期間:2025年2月〜
ジャンク品購入です。このモデルはAGPスロットがある事に気がついてジャンク品を購入しました。
傷とかは多いですが、動作自体は問題ないです。HDDが付いていなかったので3GBのHDDを取り付け。
富士通 FMV-DESKPOWER SⅣ237について
富士通のFMV-DESKPOWERの1997年冬モデルのハイエンド・デスクトップモデルとして夏モデルから引き続きIntel Pentium II搭載のモデルが発売されました。
このモデルからPC97規格に完全準拠、PC98規格は一部先行準拠となっています。
NLX規格を採用したケースは夏モデルから改良されて、フロントにUSB、ボリューム、ヘッドフォン端子、マイク端子が追加されました。
定価は一太郎モデルで40万円切り、Wordモデルで40万8千円とCD-Rを辞めた事もあり10万円以上安くなっています。
まあ40万円という価格はなかなか良いお値段ですが。
PC Watch : 富士通、液晶一体型デスクトップなどFMVシリーズの新モデル
次のモデルでは、Intel 440BX AGP setに変更された為、SⅣ237に搭載されたマザーは先代と同じく1代限りのマザーとなります。
下の画像をクリックでカタログのPDFが見えます。
先代のFMV-DESKPOWER SⅢ23と比較すると以下の通り。
| FMV-DESKPOWER SⅢ23 FMV-S323 |
FMV-DESKPOWER SⅣ237 FMV-S4237 |
|
| 発売日 | 1997年6月(1998年夏モデル) | 1997年11月(1998年冬モデル) |
| 標準価格 (税別) | 528,000円 (Wordモデル) | 408,000円 (Wordモデル) |
| CPU | Intel Pentium
II 233MHz (Kamath) |
Intel Pentium
II 233MHz (Kamath) |
| セカンドキャッシュ | 512KB (CPU内蔵 116MHz) | 512KB (CPU内蔵 116MHz) |
| チップセット | Intel 440FX PCI set | Intel 440LX AGP set |
| RAM | EDO-SIMM 32MB 最大 128MB |
SDRAM-DIMM 32MB 最大 384MB |
| ビデオカード | ATI 3D RAGE II+ 2MB (オンボード) |
ATI 3D RAGE PRO AGP 4MB |
| サウンドカード | Creative SoundBlaster AWE64 (ISAカード) |
Creative SoundBlaster AWE64 (ISAカード) |
| モデム | DATA 56Kbps ISAカード | ← |
| PCI/ISA | PCI 1スロット(1) PC/ISA 1スロット(1) ISA 2スロット(0) |
PCI 1スロット(1) PC/ISA 1スロット(1) ISA 2スロット(0) |
| HDD | 3.2GB | 4.3GB |
| 光学ドライブ | 読込み8倍、書込み2倍速 CD-Rドライブ | 最大24倍速 CD-ROMドライブ |
| USB | USB 1.0 x 2 (フロント1、リア1) | USB 1.0 x 2 (フロント1、リア1) |
| 電源 | ATX電源 | ← |
| OS | Windows95 OSR2 | ← |
富士通 FMV-DESKPOWER SⅣ237の現在の仕様
HDDが付属していなかったので、HDDを追加、LANカードも追加、OSはWIndows98を入れました。
メモリは購入時の時のまま。
| CPU | Intel | Intel Pentium
II 233MHz (Kamath) (FSB 66MHz) |
| チップセット | Intel | 440FX |
メ モリ |
EDO RAM | 192MB |
| ビデオ | ATI | 3D RAGE Ⅱ+ PCI 2MB |
| サウンド | Creative | Sound Blaster AWE64 Compatible |
| LANカード | BUFFALO | LGY-PCI-TXD |
| HDD | IBM | Deskstar 20GB HDD (8GBのみ利用) |
| 光学ドライブ | MATSHITA | CD-ROM CR-585 |
| OS | Microsoft | Windows 98 Second Edition |

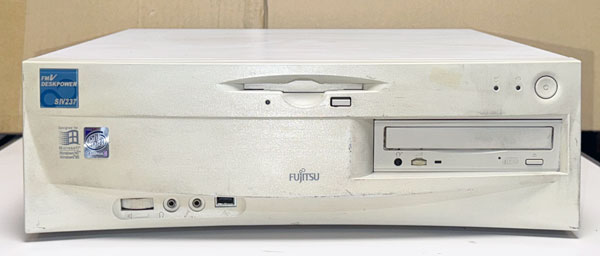

本体のフロントパネル側。
先代のFMV-DESKPOWER SⅢ23からの変更点は、左下にボリューム調整、ヘッドフォン端子、マイク端子、USB端子が追加された事です。

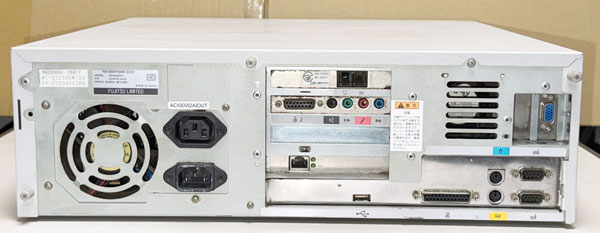

リアパネル側。
ビデオカードがAGPカードで独立しているとUSB 1ポートをフロントに移動したのでバックパネルは端子が少ない状態。
リアのファンはビデオカードの影響で少し内部に延長した形になっています。

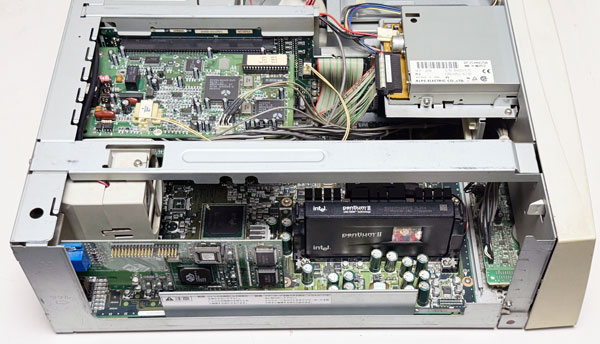

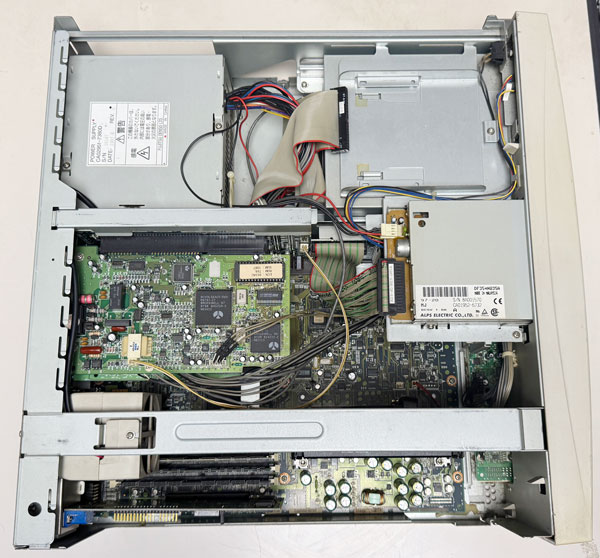

本体内部です。
NLX規格のメンテナンス性はどこ行ったのやら...。
見てわかる通り手前側にビデオカードがマザーに刺さっています。
またフロントにオーディオ端子をつなげる為にケーブルがケース内を通っています。
ケースの上側から
排気ファンが長さが伸びて、固定しているステーが太くなり、ねじ止めされる様になりました。

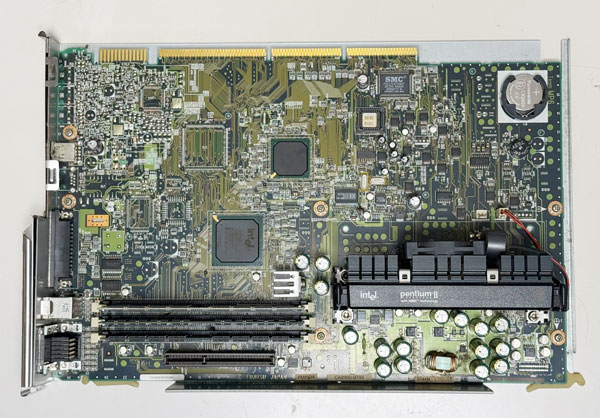

マザーボードです。
このモデルの特徴としてはボタン電池がデカい。(CR2450)
チップが集積されている感じですね。(サウンドとモデムはカードなので少ないという点もありますが)
写真下側にAGPスロットがある事がわかります。多分歴代FMVの中で唯一交換できるタイプかもしれない。

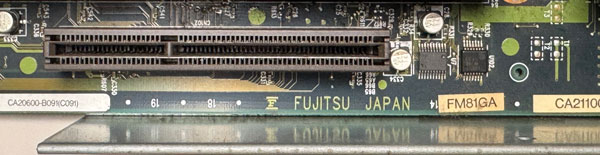

AGP部分を拡大。下側に「FUJITSU JAPAN」の文字が。
この当時はFMV-DESKPOWERシリーズは、AcerのOEMが多かったのですが、これは富士通純正の様子です。

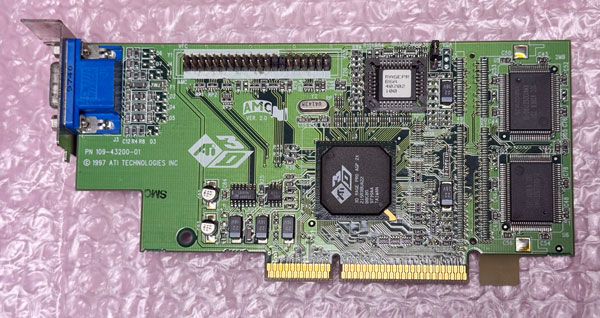

ビデオカード。
このレイアウトのAGPカードであれば交換可能そうです。
AGPカードで特殊な形状があるなぁと思っていたらNLX規格対応の意味合いだったのですね。

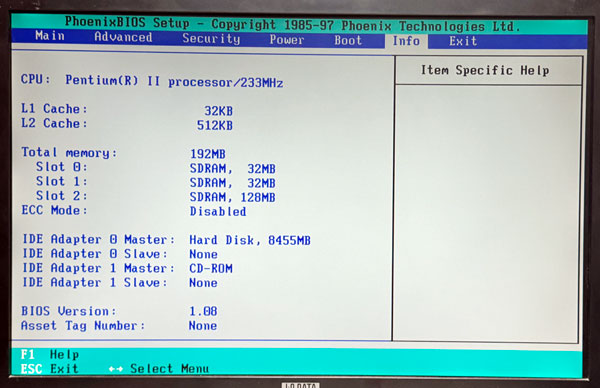

BIOS設定画面。
BIOSはPhoenix製でした。こちらもAcer製が多く珍しい。
特にPentium IIのAcer BIOSはHDDの認識がシビアですが、実際このモデルは変な挙動はなかったです。
HDDは最大8GBまでなので20GBのHDDは上限の8GBと認識されています。

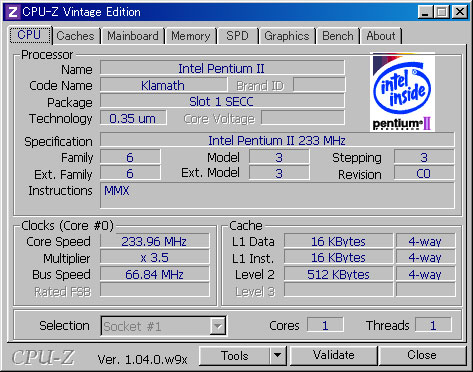

CPU-Z Vintage Edition 測定結果
Windows 95系で動作する「CPU-Z Vintage Edition」を動作させてみました。
CPUは細かな情報がみれています。

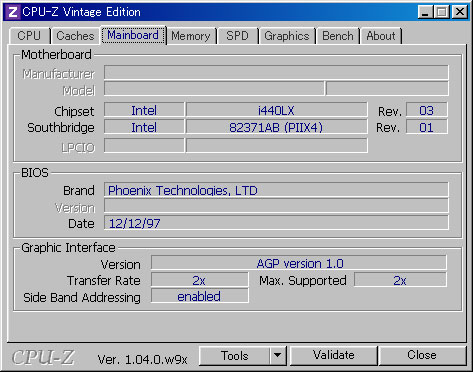

マザーボードの情報
Intel 440LX+PIIX4でPhoenixのBIOS、AGP 2xである事が判ります。

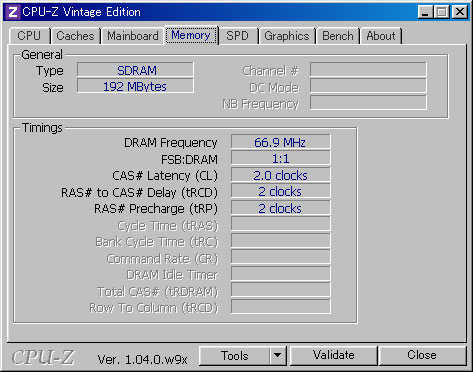

メモリ
SDRAMの192MBです。

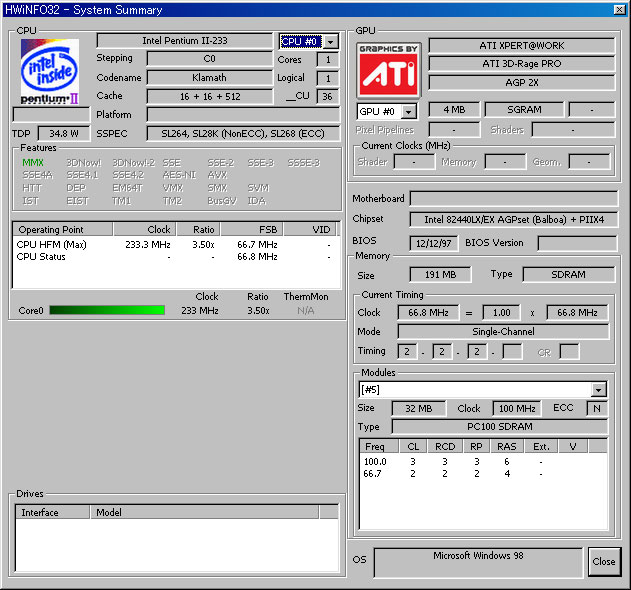

HWiNFO32測定結果
CPU以外はHWiNFOの方が細かいのでこちらも動作させます。

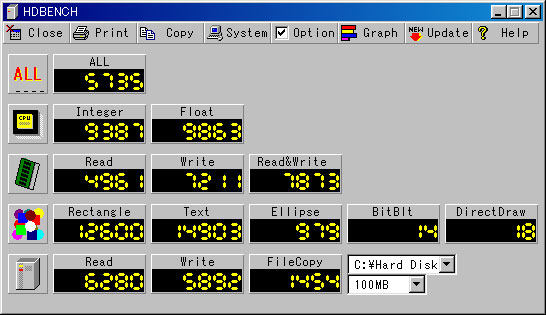

HDBENCH測定結果
NDBENCH 3.3.0での測定結果です。
先代モデルのFMV-SⅢ23と比較してみると、SDRAMの読み込みが負けている。
ビデオはBitBltの遅さが謎な状態に。
凸凹したスコアになっていますね。
| モデル | FMV-SⅢ23 | FMV-SⅣ237 | 倍率 | |
| CPU | Intel Pentium II 233MHz | Intel Pentium II 233MHz | ||
| RAM | EDO RAM 128MB | SDRAM 196MB | ||
| ビデオカード | ATI 3D RAGE II+ PCI 2MB |
ATI 3D RAGE PRO AGP 4MB |
||
| HDD | HDD 3.4GB | HDD 20GB | ||
| OS | Windows98 SE | Windows98 SE | ||
| ALL | 4871 | 5735 | 1.17倍 | |
| CPU | Integer | 9346 | 9387 | 1.05倍 |
| Float | 9820 | 9863 | 1.00倍 | |
| Memory | Read | 5015 | 4961 | 0.98倍 |
| Write | 4708 | 7211 | 1.53倍 | |
| Read/Write | 6857 | 7873 | 1.14倍 | |
| Video | Rectangle | 5541 | 12600 | 2.27倍 |
| Text | 10765 | 14903 | 1.38倍 | |
| Ellipse | 919 | 979 | 1.06倍 | |
| BitBlt | 142 | 14 | 0.09倍 | |
| DirectDraw | 14 | 18 | 1.28倍 | |
| HDD | Read | 7172 | 6280 | 0.87倍 |
| Write | 4197 | 5892 | 1.40倍 | |
| Copy | 1311 | 1454 | 1.10倍 |

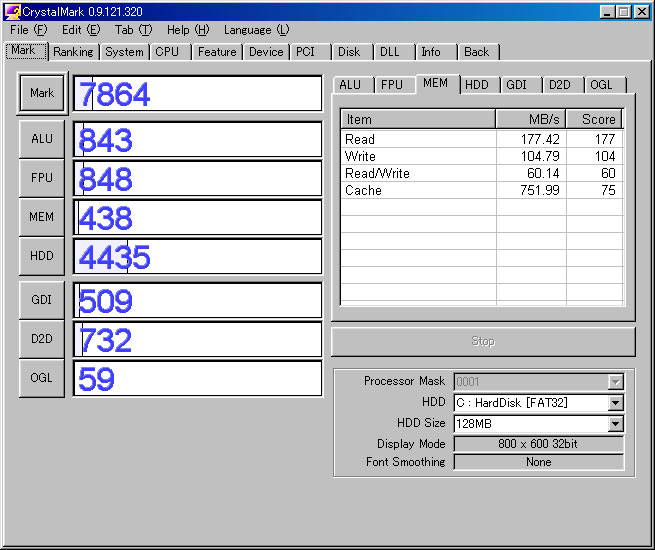

CrystalMark測定結果
CrystalMarkの最後のWindows98対応版で測定した結果です。
先代モデルのFMV-SⅢ23と比較。
こちらではHDDが4枚程度と良い値を出しています。
ビテオは負けていますが。ATIのビテオは謎だ。
| モデル | FMV-SⅢ23 | FMV-SⅣ237 | 倍率 | |
| CPU | Intel Pentium II 233MHz | Intel Pentium II 233MHz | ||
| RAM | EDO RAM 128MB | SDRAM 196MB | ||
| ビデオカード | ATI 3D RAGE II+ PCI 2MB |
ATI 3D RAGE PRO AGP 4MB |
||
| HDD | HDD 3.4GB | HDD 20GB | ||
| OS | Windows98 SE | Windows98 SE | ||
| CrystalMark | 4258 | 7864 | 1.84倍 | |
| ALU | 840 | 843 | 1.00倍 | |
| FPU | 847 | 848 | 1.00倍 | |
| MEM | 375 | 438 | 1.85倍 | |
| Read | 150.78 MB/s ( 150 ) | 177.42 MB/s ( 177 ) | 1.16倍 | |
| Write | 68.71 MB/s ( 68 ) | 104.79 MB/s ( 104 ) | 1.52倍 | |
| Read/Write | 60.03 MB/s ( 60 ) | 60.14 MB/s ( 60 ) | 1.00倍 | |
| Cache | 753.64 MB/s ( 75 ) | 751.99 MB/s ( 75 ) | 1.00倍 | |
| HDD | 1097 | 4435 | 4.04倍 | |
| Read | 6.92 MB/s ( 276 ) | 29.47 MB/s ( 1178 ) | 4.26倍 | |
| Write | 4.33 MB/s ( 173 ) | 20.97 MB/s ( 838 ) | 4.84倍 | |
| RandomRead512K | 6.10 MB/s ( 244 ) | 21.73 MB/s ( 869 ) | 3.56倍 | |
| RandomWrite512K | 3.98 MB/s ( 159 ) | 20.72 MB/s ( 828 ) | 5.20倍 | |
| RandomRead 64K | 3.09 MB/s ( 123 ) | 7.39 MB/s ( 295 ) | 2.39倍 | |
| RandomWrite 64K | 3.06 MB/s ( 122 ) | 10.68 MB/s ( 427 ) | 3.50倍 | |
| GDI | 202 | 509 | 2.51倍 | |
| D2D | 835 | 732 | 0.87倍 | |
| OGL | 62 | 59 | 0.95倍 |
コメント
このモデルの特徴はこの時代のFMV-DISKPOWERでは珍しく自社製のマザー、Phoenix BIOSであることです。
カードは制限されますが、AGPスロットもある。SDRAMになり384MBまで拡張可能。
HDDは8GBまでしか認識しないですが。延命はしやすいモデルかなと思います。
