マシンの近状
デスクトップのGateway FXシリーズは、FX6840系だけ所有していなかったので、ジャンク品を入手して使えるようにしました。
メモリと1TB HDDを取り付け、Windows 10をインストール。
Windows 11 Proに裏技アップデートしようとしたら途中でクラッシュ。何かハードが悪さしている様子です。
Gateway FX6840-H74F/GLについて
2010年4月にGateway FXシリーズのGateway FX6801-27の後継モデルとして登場しました。
Core iシリーズの第一世代、Nehalemマイクロアーキテクチャでメインストリーム向け製品として2009年9月に登場したBloomfieldモデルです。
Windows 7発売は2009年10月に販売開始したので、Gateway FX6840-H74F/GLが最初のWindows 7プリインストールモデルとなります。
ケースも新デザインとなり、Gateway FXシリーズ最終モデルまで使われる事となります。
BIOSはレガシーBIOSで、UEFI BIOSになるのは、Gateway FX6850からとなります。
前世代のFX6800系と比較すると、PCI-Expressのレーン数や最大メモリなどで見劣りする内容ですが、
CPUが直接メモリ、PCI-Expressのコントロールを行うようになり、現代に通じるシステムモデルになったと言えます。
Gateway FX6800以降を比較すると以下の通り。
| FX6800-03j | FX6801-27 | FX6840-H74F/GL | |
| 発売日 | 2008年12月 | 2010年5月 | 2010年4月 |
| マザー | Foxconn TBGM01 | Foxconn TBGM01 | Acer FX6840 H57H-AM2 |
| BIOS Type | Legacy | ← | ← |
| BIOS Version | R01-A4 | 不明 | P01-A1 |
| CPU | Intel Core i7-920 Bloomfield 4コア 8スレッド 2.66GHz/L3 8MB |
Intel Core i7-920 Bloomfield 4コア 8スレッド 2.66GHz/L3 8MB |
Intel Core i7-860 Lynnfield 4コア 8スレッド 2.8GHz/L3 8MB |
| チップセット | Intel X58 Express | ← | Intel H57 Express |
| RAM | DDR3-1066MHz 6GB 最大24GB |
DDR3-1066MHz 9GB 最大24GB |
DDR3-1333MHz 4GB 最大16GB |
| ビデオカード | ATI Radeon HD 4870 GDDR5 1GB 256-bit |
ATI Radeon HD4870 X2 GDDR5 2GB 256-bit |
ATI RADEON HD 5850 GDDR5 1GB |
| PCI-Express | PCI-Express 1.1 x16 2スロット(1) X2 1スロット(1) X1 1スロット(0) |
← | PCI-Express 2.0 x16 1スロット(0) X1 2スロット(1) PCI 1スロット(1) |
| SATA | SATA 2.0×6 | ← | ← |
| HDD | 1TB | ← | ← |
| HDD UEFI対応 | × | ← | ← |
| 光学ドライブ | スーパーマルチ | ← | ← |
| USB | USB2.0×8 | ← | USB2.0×10 |
| OS | Windows Vista Home Premium SP1 64bit |
← | Windows 7 Home Premium 64bit |
FX6800系との違いは、チップセットがX58からH57系へ変更されそれに伴うパーツ変更、新ケースとなった事です。
Gateway FX6840-H74F/GLの現在の仕様
| 項目 | メーカー名 | 名称 |
| マザー | Acer | FX6840 (P01-A3) |
| CPU | Intel | Core i7-860 (2.8GHz/L3 8MB) |
| チップセット | Intel | H57 Express |
| RAM | DDR3-1333 | 16GB (4GB×4) |
| Video | ATI | Radeon HD 5850 GDDR5 1GB |
| HDD | HGST | HTS541010A9E680 (1TB) |
| 光学ドライブ | Acer | DH61AASH (スーパーマルチドライブ) |
| 電源 | 純正 | 750W |
| OS | Microsoft | Windows 10 Pro 64bit 22H2 |
HDDが取り外されていたので、HDDを取り付けてWindows 10にアップデートしました。
メモリは入手時から4GBx2枚の8GBでしたので、さらに2枚追加して16GBとしています。
この世代は4GBx4枚の16GBが最大メモリとなります。

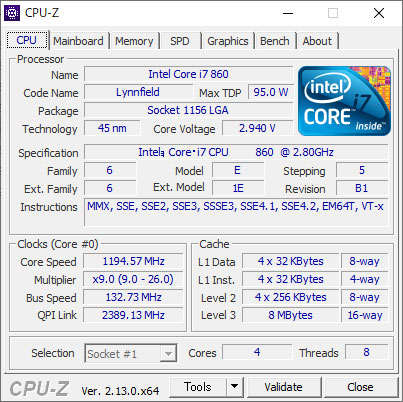

CPU-Z 測定結果
CPUは細かな情報がみれています。
Intel Core i7 860という事で先代のGateway FX6800-03jと同じ第一世代Core iシリーズ世代です。

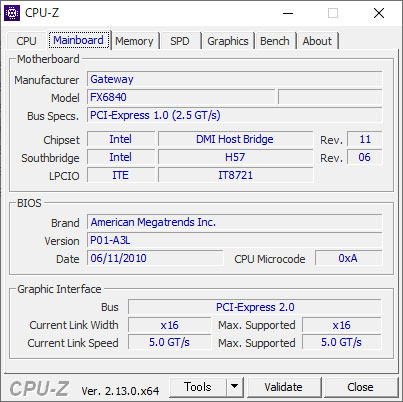

マザーボードの情報
メーカーとモデルは製品名になっています。
BIOSはAMI BIOSですね。

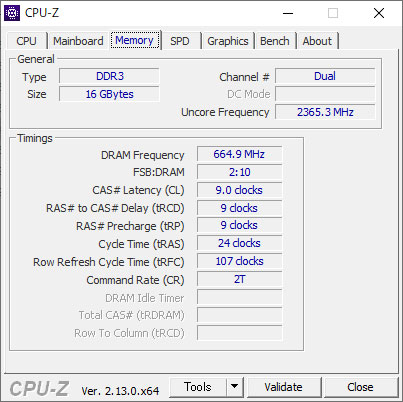

メモリ
最大の16GBにアップデートしています。

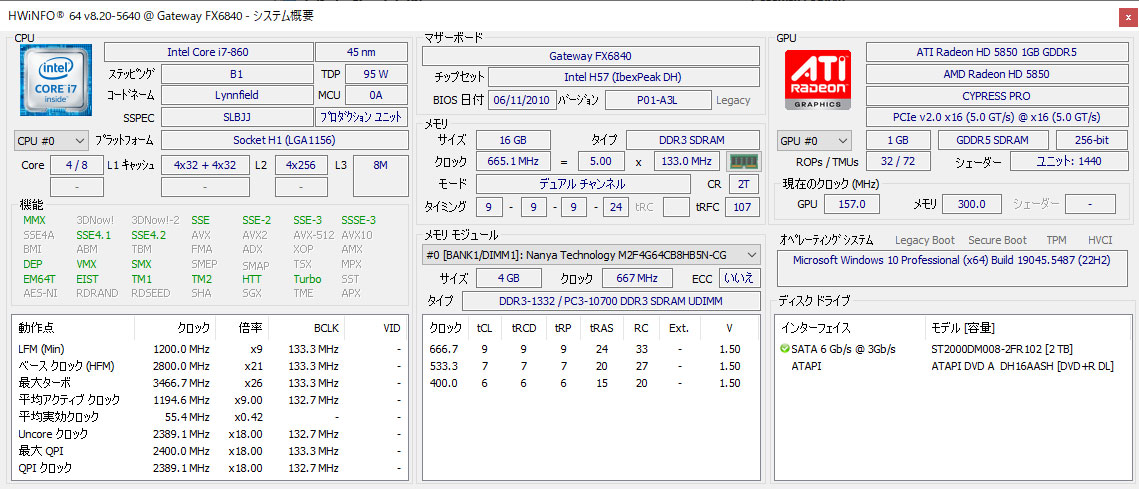

HWiNFO64測定結果
1世代後期のLynnfieldのIntel Core i7-860とAMD Radeon HD 5750です。

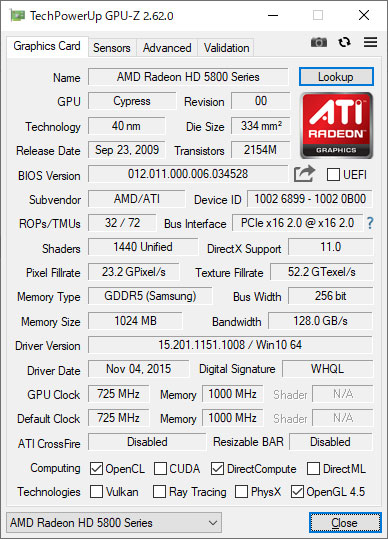

GPU-Z測定結果
GPUをより詳細に。BIOSは2009年9月版でUEFI未対応です。
ドライバーはWindows 10登場時の2015年8月の最終版となるので、とりあえず対応しているレベルでしょうか。
Direct X 11モデルなので、現在のDirect X 12世代のゲームを遊ぶのであればビデオカードの交換は必要となります。

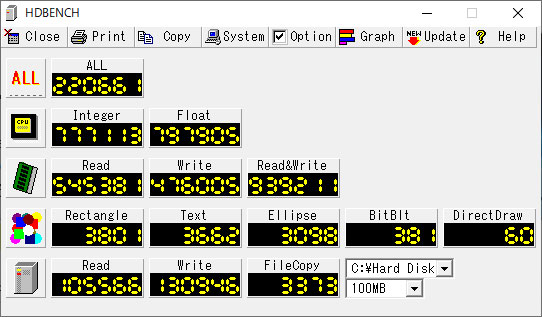

HDBENCH測定結果
NDBENCH 3.3.0での測定結果です。
Gateway FX6800-03j(改)との比較です。
| モデル | Gateway FX6800-03j | Gateway FX6840-H74F/GL | 倍率 | |
| CPU | Intel Intel Core i7-960 (4 Cores, 8 Threads/3.2GHz) |
Intel Core i7-860 (4 Cores, 8 Threads/2.8GHz) |
0.87倍 | |
| チップセット | Intel X58 Express | Intel H57 Express | ||
| RAM | DDR3-1066 24GB | DDR3-1333 16GB | ||
| ビデオカード | AMD Radeon HD 7850 | AMD Radeon HD 5850 | ||
| HDD | 1TB HDD | 1TB HDD | ||
| OS | Windows 11 Pro 64bit 24H2 | Windows 10 Pro 64bit 22H2 | ||
| ALL | 231627 | 220661 | 0.95倍 | |
| CPU | Integer | 824693 | 777113 | 0.94倍 |
| Float | 789094 | 797905 | 1.01倍 | |
| Memory | Read | 563865 | 545381 | 0.96倍 |
| Write | 533759 | 476005 | 0.89倍 | |
| Read/Write | 1020210 | 939211 | 0.92倍 | |
| Video | Rectangle | 7183 | 3801 | 0.52倍 |
| Text | 9365 | 3662 | 0.39倍 | |
| Ellipse | 10080 | 3098 | 0.30倍 | |
| BitBlt | 5084 | 381 | 0.07倍 | |
| DirectDraw | 61 | 60 | 0.98倍 | |
| HDD | Read | 152154 | 105566 | 0.69倍 |
| Write | 89666 | 130946 | 1.46倍 | |
| Copy | 3778 | 3373 | 0.89倍 |

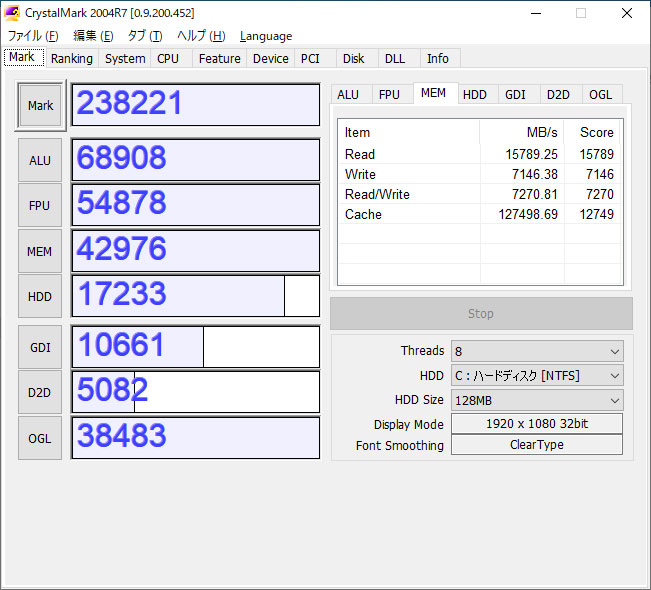

CrystalMark測定結果
CrystalMarkで測定した結果です。
メモリは読み込みが15GB/s、書き込みは7GB/s、キャッシュは127GB/sですね。
Gateway FX6800-03jと比較。
| モデル | Gateway FX6800-03j | Gateway FX6840-H74F/GL | 倍率 | |
| CPU | Intel Intel Core i7-960 (4 Cores, 8 Threads/3.2GHz) |
Intel Core i7-860 (4 Cores, 8 Threads/2.8GHz) |
0.87倍 | |
| チップセット | Intel X58 Express | Intel H57 Express | ||
| RAM | DDR3-1066 24GB | DDR3-1333 16GB | ||
| ビデオカード | AMD Radeon HD 7850 | AMD Radeon HD 5850 | ||
| HDD | 1TB HDD | 1TB HDD | ||
| OS | Windows 11 Pro 64bit 24H2 | Windows 10 Pro 64bit 22H2 | ||
| CrystalMark | 241543 | 238221 | 0.98倍 | |
| ALU | 75728 | 68908 | 0.90倍 | |
| FPU | 58903 | 54878 | 0.93倍 | |
| MEM | 46098 | 42976 | 0.93倍 | |
| Read | 15571.69 MB/s ( 15571 ) | 15789.25 MB/s ( 15789 ) | 1.01倍 | |
| Write | 8253.04 MB/s ( 8253 ) | 7146.38 MB/s ( 7146 ) | 0.86倍 | |
| Read/Write | 8355.02 MB/s ( 8355 ) | 7270.81 MB/s ( 7270 ) | 0.87倍 | |
| Cache | 138973.90 MB/s ( 13897 ) | 127498.69 MB/s ( 12749 ) | 0.91倍 | |
| HDD | 8579 | 17233 | 2.00倍 | |
| Read | 71.64 MB/s ( 2865 ) | 150.05 MB/s ( 5001 ) | 1.74倍 | |
| Write | 48.61 MB/s ( 1944 ) | 72 MB/s ( 2948 ) | 1.47倍 | |
| RandomRead512K | 35.04 MB/s ( 1401 ) | 126.87 MB/s ( 4537 ) | 3.23倍 | |
| RandomWrite512K | 44.77 MB/s ( 1790 ) | 65.27 MB/s ( 2610 ) | 1.45倍 | |
| RandomRead 64K | 4.24 MB/s ( 169 ) | 31.44 MB/s ( 1257 ) | 7.43倍 | |
| RandomWrite 64K | 10.26 MB/s ( 410 ) | 22.00 MB/s ( 880 ) | 2.14倍 | |
| GDI | 8828 | 10661 | 0.74倍 | |
| D2D | 4370 | 5082 | 1.20倍 | |
| OGL | 39037 | 38483 | 0.98倍 |
GeekBench Score
CPUの性能を測定する定番のベンチマークです。
| Model | Gateway FX6800-03j | Gateway FX6840-H74F/GL | 倍率 | |
| CPU | Name | Intel Intel Core i7-960 (4 Cores, 8 Threads/3.2GHz) |
Intel Core i7-860 (4 Cores, 8 Threads/2.8GHz) |
0.87倍 |
| Memory | Size | DDR3-1066 24GB | DDR3-1333 16GB | |
| GeekBench 6 (Intel Core i7-12700 = 2500) |
Single-Core Score | 526 | 503 | 0.95倍 |
| Multi-Core Score | 1837 | 1631 | 0.88倍 | |
| GeekBench 5 (Intel Core i3-8100 = 1000) |
Single-Core Score | 595 | 584 | 0.98倍 |
| Multi-Core Score | 2369 | 2115 | 0.89倍 | |
| GeekBench 4 (Intel Core i7-6600U = 4000) |
Single-Core Score | 2801 | 2734 | 0.97倍 |
| Multi-Core Score | 9683 | 8654 | 0.89倍 | |
| GeekBench 3 |
Single-Core Score | 2394 | 2329 | 0.97倍 |
| Multi-Core Score | 9580 | 8405 | 0.87倍 |
CINEBENCH
3DツールのCINEMA 4Dを開発しているMAXON社の動作パフォーマンスを測定するベンチマークです。
| Model | Gateway FX6800-03j | Gateway FX6840-H74F/GL | 倍率 | |
| CPU | Intel Intel Core i7-960 (4 Cores, 8 Threads/3.2GHz) |
Intel Core i7-860 (4 Cores, 8 Threads/2.8GHz) |
0.87倍 | |
| Memory | DDR3-1066 24GB | DDR3-1333 16GB | ||
| CINEBENCH R23.2 (2024年) | CPU (Multi Core) | 2667 pts | 2331 pts | 1.70倍 |
| CPU (Single Core) | 524 pts | 542 pts | 1.28倍 | |
| CINEBENCH R20 (2019年) | CPU | 1034 pts | 965 pts | 1.65倍 |
| CINEBENCH R15 (2013年) | CPU | 489 cb | 455 cb | 1.68倍 |
| CINEBENCH R10
(2007年) |
Single CPU | 4796 CB | 4796 CB | 1.00倍 |
| Multiple CPU | 18849 CB | 17132 CB | 1.86倍 |
FX6800との比較ですが、R10はマルチコアがうまく生かせず(レンダリングが早いと分散ミスする様子)、
R15はレンダリング素材が軽量なために差が小さくなっている様子です。
Unigine Superposition
Unigineが2017年に公開したベンチマークソフトです。
| Model | Gateway FX6800-03j | Gateway FX6840-H74F/GL | 倍率 |
| CPU | Intel Intel Core i7-960 (4 Cores, 8 Threads/3.2GHz) |
Intel Core i7-860 (4 Cores, 8 Threads/2.8GHz) |
0.87倍 |
| GPU | ATI Radeon HD 7850 GDDR5 2GB |
AMD Radeon HD 5750 GDDR5 1GB |
|
| 1080P HIGHT RESULT (VRAM 3320MB) | 2140 | 831 | 0.38倍 |
| 1080P MEDIUM RESULT (VRAM 1299MB) | 3167 | 1638 | 0.51倍 |
| 720P LOW RESULT (VRAM 643MB) | 8912 | 5180 | 0.58倍 |
こちらも同様です。Radeon HD 5750のVRAMが1GBしかない為、1080P MEDIUM以上はパフォーマンスが低下しています。
コメント
先にFX6850を使用しているとBIOSブート画面などでマザーが古いと感じます。
