マシンの近状
オークションでCPU、メモリ、HDD、Wi-Fi無しモデルを安く入手しました。
Intel Core iシリーズ、第6(Skylake)世代、DDR3LのPCです。

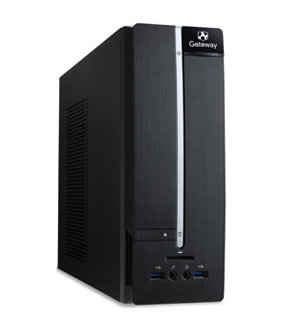

Gateway SX2986-N54Fについて
2016年4月に第6世代(Skylake)のIntel Core i5搭載のスリムデスクトップモデルとして登場しました。
Windows 10登場の2015年に新モデルが無かったことから、Windows 10を搭載した初のGateway SXシリーズとなります。

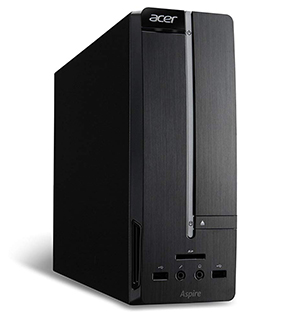

ケースデザイン自体は、2012年～2015年に発売されたAcer Aspire AXC600のデザインベースモデルとなります。
ほぼ一緒なのですが、ドライブベイ、ロゴ位置が左右逆転しています。
これは、内部デザインが上下逆さまになっている為です。(Acerは電源が下、SX2986は電源が上)
前のモデルから2年近くブランクがある事から、このモデルからGateway SX、DXは日本専売モデルとなった様子です。
販売店側からの要望でしょうか。

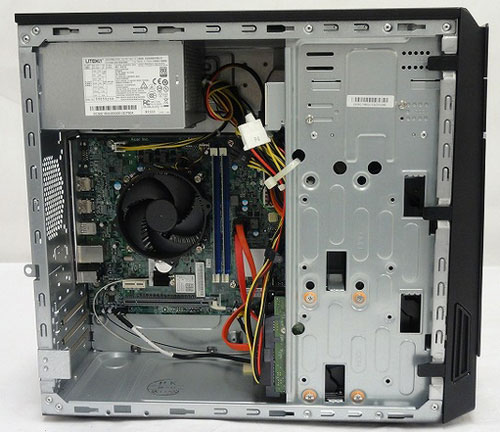

この関係でGateway DX4986シリーズもGateway SX2986シリーズとマザーボードが共用となっています。

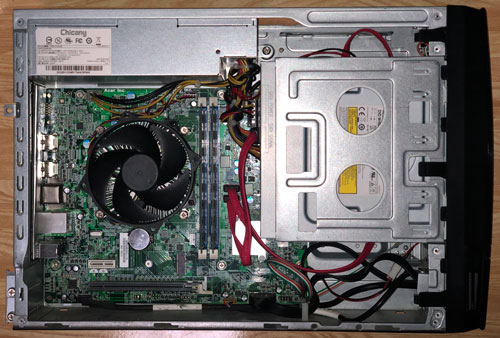

Gateway SX2986のマザーボード。DX4986と同じマザーである事が判ります。
DX4986では、普通のビデオカードが付けますが、SX2986では1スロット、ロープロファイルに限定されます。
しかも前モデルと上下関係が逆転して廃熱に課題がある状態に。
また電源とDVDスーパーマルチが位置的にギリギリでこの為ケースの前後長が伸びています。
実際マザーボードの空きスペース部分にはHDDが搭載されています。

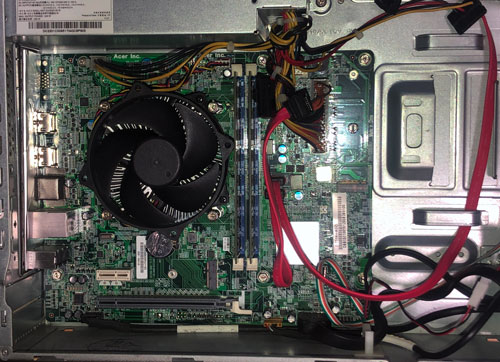

ドライブを外した状態。
mSATAとWi-Fiをオンボードで可能にしたのがこの世代の特徴でしょうか。
mSATAを使うと起動ドライブがSSD、データ用に大容量のHDDという手段が可能になります。
Gateway SX2870以降を比較すると以下の通り。
| SX2870-H54D | SX2885-F54F | SX2986-N54F | |
| 発売日 | 2012年07月 | 2014年7月 | 2016年04月 |
| マザー | Acer (Gateway) SX2870 |
Acer (Gateway) SX2885 |
Acer (Gateway) SX2986 |
| BIOS Version | P01-A1 | P01-A0 | R01-A3 |
| CPU | Intel Core i5 3450 Ivy Bridge 4コア 4スレッド 3.1GHz/L3 6MB |
Intel Core i5 4440 Haswell 4コア 4スレッド 3.2GHz/L3 6MB |
Intel Core i5 6400 Skylake 4コア 4スレッド 2.7GHz/L3 6MB |
| チップセット | Intel B75 Express | Intel H81 Express | Intel H110 Express |
| RAM | DDR3-1333 4GB 最大32GB |
DDR3-1600 4GB 最大32GB |
DDR3L-1600 8GB 最大16GB |
| ビデオカード | Intel HD Graphics 2500 |
Intel HD Graphics 4600 |
Intel HD Graphics
530 |
| PCI-Express | PCI-Express 2.0 x16 1スロット(1) X1 1スロット(1) |
PCI-Express 3.0 x16 1スロット(1) PCI-Express 2.0 X1 1スロット(0) Wi-Fiアンテナ使用 |
PCI-Express 3.0 x16 1スロット(1) PCI-Express 2.0 X1 1スロット(1) |
| SATA | SATA 3.0×1 (HDD) SATA 2.0×3 (DVD) |
SATA 3.0×1 (HDD) SATA 2.0×1 (DVD) |
SATA 3.0×2 (HDD、DVD) M.2（Type 2280）未使用 |
| HDD | 500GB | ← | 1TB |
| 光学ドライブ | DVDスーパーマルチ | ← | ← |
| USB | USB 3.0 x 2 USB 2.0 x 6 |
USB 3.0 x 2 USB 2.0 x 4 |
USB 3.0 x 4 USB 2.0 x 2 |
| Wi-Fi | × | IEEE802.11abgn | ← |
| OS | Windows 7 Home Premium 64bit |
Windows 8 Home 64bit |
Windows 10 Home 64bit |
Broadwellマイクロアーキテクチャ世代は登場していないので、1世代スキップしたことになります。
2世代前がWindows 7、1世代前がWindows 8とOSも変化しています。
Gateway SX2986-N58Fの現在の仕様
| 項目 | メーカー名 | 名称 |
| マザー | Gateway (Acer) | SX2986 (R01-A3) |
| CPU | Intel | Intel Core i5 6600K (Skylake) (3.5GHz/4コア/4スレッド/L3 6MB) |
| チップセット | Intel | H110 Express |
| RAM | DDR3L-1600 (800MHz) | 16GB (4GB×4) |
| Video | Intel | HD Graphics 530(Core i5 6600K) |
| HDD | Seagate | ST2000LM007 (2TB) |
| 光学ドライブ | 東芝SAMSUNG | SH-216CB(スーパーマルチ) |
| OS | Microsoft | Windows 10 Home 64bit |
CPUとメモリとHDDが無かったジャンク品でしたので。
パーツを入手して取り付けました。

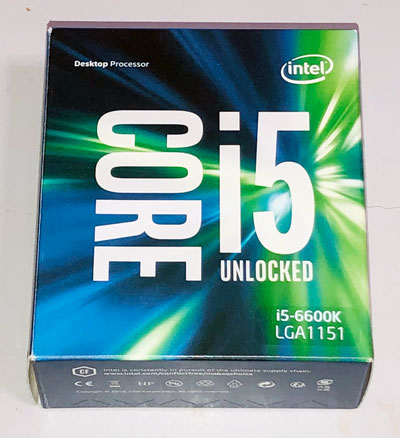

CPUはCore i5 6600K。
ベース3.5GHz、ブースト時3.9GHz、Skylake世代最強のCore i5です。
オーバークロック可能CPUだけどマザーは対応していません。
Core i7はi5の1.5倍程度だったのでさすがに手を出せず。
Skylake世代から一気に価格が高くなりますね。

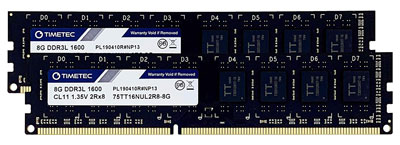

メモリは、AmazonでTimetec DDR3L-1600 8GBx2枚です。

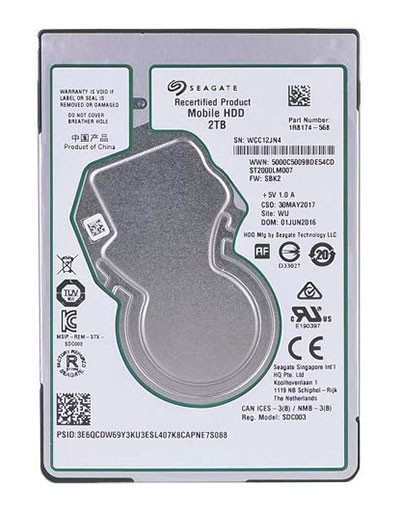

HDDは余っていた元PS4 Proに入っていたSeagateの2TB HDDです。
OSは、Windows 10 Pro 64bit プリインストールモデルでしたので
SX2998のリカバリーからインストールさせた所、無事インストールできました。

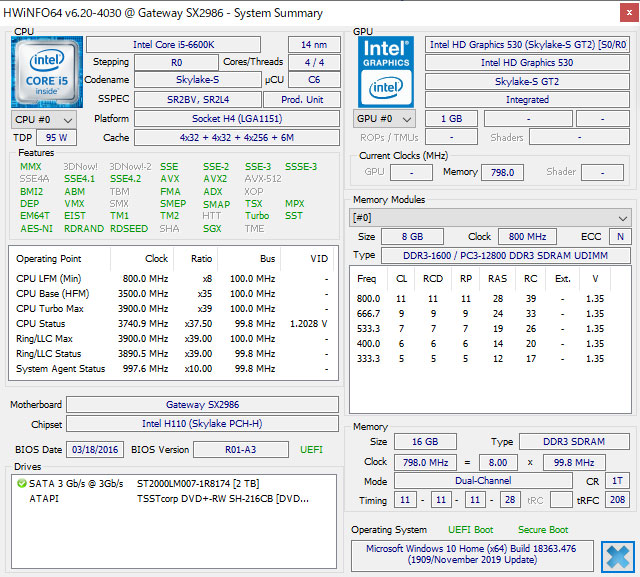

HWiNFO64測定結果
Windows 10世代ですので、UEFI、セキュアブート両対応です。

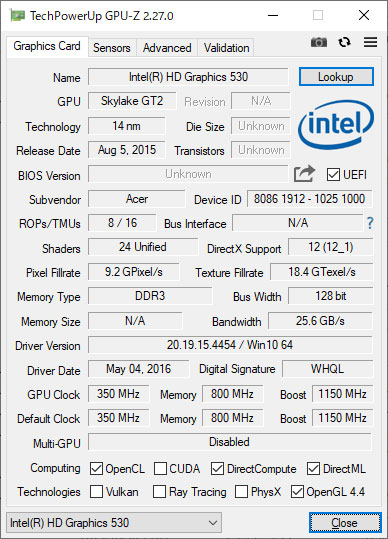

GPU-Z測定結果
GPUはCPU内蔵のHD Graphics 530です。
DirectX 12に対応している事が大きなトピックでしょうか。
ただパフォーマンスは相変わらず最低限という感じですね。
GeekBench Score
| Model | SX2986-N58F | SX2870-H12D | ||
| CPU | Name | Intel Core i5-6600K | Intel Core i5-3570K | |
| Core / Thread | 4 Cores, 4 Threads | 4 Cores, 4 Threads | ||
| Base Frequency | 3.5GHz | 3.4GHz | ||
| RAM | Size | 16GB | 8GB | |
| Type | DDR3L SDRAM | DDR3 SDRAM | ||
| Frequency | 800MHz | 800MHz | ||
| GeekBench 5 (Intel Core i3-8100 = 1000) |
Single-Core Performance |
Single-Core Score | 1053 | 826 |
| Crypto Score | 1378 | 948 | ||
| Integer Score | 991 | 789 | ||
| Floating Point Score | 1133 | 887 | ||
| Multi-Core Performance |
Multi-Core Score | 3389 | 2643 | |
| Crypto Score | 3889 | 3492 | ||
| Integer Score | 3255 | 2706 | ||
| Floating Point Score | 3597 | 3030 | ||
| GeekBench 4 (Intel Core i7-6600U = 4000) |
Single-Core Performance |
Single-Core Score | 4746 | 3911 |
| Crypto Score | 4715 | 3463 | ||
| Integer Score | 4870 | 3951 | ||
| Floating Point Score | 4886 | 3625 | ||
| Memory Score | 4566 | 4363 | ||
| Multi-Core Performance |
Multi-Core Score | 13396 | 11620 | |
| Crypto Score | 12075 | 11012 | ||
| Integer Score | 16138 | 13691 | ||
| Floating Point Score | 16269 | 12716 | ||
| Memory Score | 4746 | 4969 | ||
3.4GHzのCore i5-3570Kに交換したSX2870と3.5GHzのCore i5-6600Kに交換したSX2986との比較はほぼ全て上回っています。
クロック数以上にコア単位の性能が向上していますね。
CINEBENCH
3DツールのCINEMA 4Dを開発しているMAXON社の動作パフォーマンスを測定するベンチマークです。
2019年にRelease 20が公開されました。
| Model | SX2986-N58F | SX2870-H12D | |
| CPU | Name | Intel Core i5-6600K | Intel Core i5-3570K |
| Core / Thread | 4 Cores, 4 Threads | 4 Cores, 4 Threads | |
| Base Frequency | 3.5GHz | 3.4GHz | |
| Memory | Size | 16GB | 8GB |
| Type | DDR3L SDRAM | DDR3 SDRAM | |
| Frequency | 800MHz | 800MHz | |
| CINEBENCH R20 (2019年) | CPU | 1434 pts | 1082 pts |
| CINEBENCH R15 (2013年) | CPU | 577 cb | 499 cb |
| CINEBENCH R11.5 (2010年) | CPU | 5.81 pts | 5.91 pts |
| CINEBENCH R10
(2007年) |
Single CPU | 7894 CB | 6702 CB |
| Multiple CPU | 26065 CB | 23162 CB | |
| Multiprocessor Speedup | 3.30 x | 3.46 x |
R20、R15はスペック相応の向上しています。
ただR11.5で負けているのは謎です。R10のマルチコアのスピードアップはブースト効果の結果と思われます。
3DMark
ベンチマーク定番の3DMarkです。
| モデル名 | SX2986-N58F | SX2870-H14D | |
| CPU名 | Intel Core i5-6600K | Intel Core i5-3570K | |
| GPU名 | Intel HD Graphics 530 | Intel HD Graphics 4000 | |
| Time Spy (DX12) |
Time Spy V1.0 スコア | 343 | 測定不可 |
| グラフィックスのスコア | 297 | ||
| CPUスコア | 3110 | ||
| Night Raid (DX12) |
Night Raid V1.0 スコア | 4543 | 測定不可 |
| グラフィックスのスコア | 4399 | ||
| CPUスコア | 5586 | ||
| Fire Strike (DX11) |
Fire Strike V1.1 スコア | 964 | 602 |
| グラフィックスのスコア | 1024 | 626 | |
| 物理スコア | 7695 | 6551 | |
| 総合スコア | 350 | 228 | |
| Sky Diver (DX11) |
Sky Diver V1.0 スコア | 4218 | 2146 |
| グラフィックスのスコア | 3904 | 1902 | |
| 物理スコア | 7551 | 6806 | |
| 総合スコア | 3984 | 2024 |
Intel Core i5-6600KのIntel HD Graphics 530は、Direct X12でTime SpyとNight Raidず無事動作しました。
ただ動いたというレベルですが・・・。
Unigine Superposition Score
Unigineが2017年に公開したベンチマークソフトです。
| モデル名 | SX2986-N58F | SX2870-H12D |
| CPU名 | Intel Core i5-6600K | Intel Core i5-3570K |
| GPU名 | Intel HD Graphics 530 | Intel HD Graphics 4000 |
| 1080P EXTREME RESULT (VRAM 3322MB) | 243 | 測定不能 |
| 1080P HIGHT RESULT (VRAM 3320MB) | 532 | 測定不能 |
| 1080P MEDIUM RESULT (VRAM 1299MB) | 741 | 429 |
| 720P LOW RESULT (VRAM 643MB) | 2369 | 1186 |
ベンチマークを動作させたところ、VRAMはMAX 8GBになっていてベンチマークは全て動作しそうですが、
GPUパフォーマンス的に1080P EXTREME辺りが上限そうです。
コメント
Skylake世代で安かったので興味本位で入手したPCとなります。
CPUがいい値段だったので結果的にそこそこの費用がかかってしまいましたが。
