マシンの近状
所有期間:2025年6月〜 (最初は1987年4月〜)
当時の振り返りでジャンクなPC-9801M2を手に入れました。
最初のPC-9801M2は1987年に中古で購入しました。多分実家にまだあるはず。
新しく手に入れたPC-9801M2は、BUFFALO製の2MB EMSメモリを増設。
内512KBをメインメモリに1.5MBをEMSメモリとして使えるようにしました。
サウンドボードのPC-9801-26Kも増設。古いゲームを動かすことがあれば...。
(PC-9801VM21やPC-9801VXで十分という話もありますが)
PC-9801M2とPC-9801VM以降のフロッピードライブの音が少し違うのですよね。
PC-9801M2の方が高音でカチンというシーク音が、コレコレと懐かしく思います。
NEC PC-9801M2について
NECが1983年10月にPC-9801の後継機として5インチ2DDのフロッピーディスク搭載のPC-9801F、
1983年11月にフロッピードライブは搭載せず拡張性を重視したPC-9801Eが発売されました。
その後、ライバルの16ビットPCが5インチ2HDを搭載する事から
PC-9801Fが発売されてから1年後の1984年11月に追加されたのがPC-9801M2でした。
PC-9801FとPC-9801Mの違いは、フロッピーが5.25インチ2DD(640KB)から2HD(1.2MB)となり、
128KBのメモリ増設(Cバススロットを1スロット消費)、マウスI/Fが標準装備された点が変更点です。
マザーボードはPC-9801E、PC-9801F、PC-9801Mで共通です。(ただロットによってROMが異なっている様子)
しかしPC-9801M発売から8ヶ月後の1995年7月に後継機のPC-9801VMが発売。PC-9801Mは短命なモデルとなります。
PC-9801Fが1年半に対して、PC-9801Mが半年強だったのでこの当時は5.25インチ2DDが優勢だったと言えます。
またPC-9801Fが1年で2DDの普及が進んでいたのに、2DDが読めないPC-9801Mの2HDドライブは当時の販売上では不利でした。
ヒットモデルとなったPC-9801VMは、2DDと2HDの両方が読み書きできましたで、
過去の資産の2DDとこれからのメディアの2HDの両方が使え、2HDの普及が進むこととなります。
PC-9801VM発売後には5.25インチの2HDが標準になっていましたのでPC-9801VM2と同様の2DD/2HD対応であれば
もう少し販売台数はあったかもしれません。
ちなみにゲームでPC-9801VM以降ですが、基本4096色中16色が基本でしたので、
標準が4096色中8色の初代PC-9801VM2は、PC-9801-24という16色ボードの追加が必須でした。
また標準のRAMサイズは384KBでしたので、640KBにしないとゲームが起動しないことがありました。

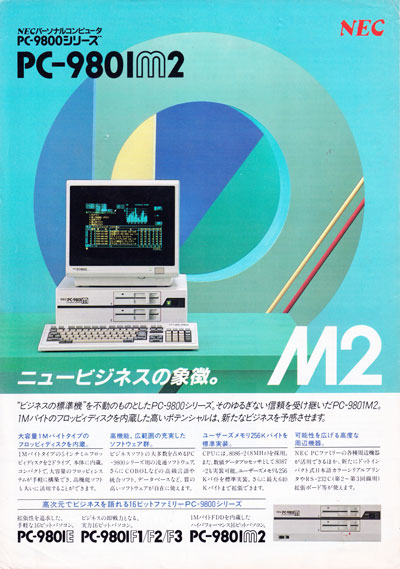

下の画像をクリックでカタログのPDFが見えます。
PC-9801M2の発売の4ヶ月後に、HDDドライブ搭載のPC-9801M3が発売されました。(PC-9801VM4発売の4ヶ月前)
PC-9801F3と同様に、FDDを1ドライブ削り、20MB SASI HDDを搭載した形となります。
PC-9801F2と比較すると以下の通り。
| 機種名 | PC-9801F2 | PC-9801M2 |
| 発売日 | 1983年10月 | 1984年11月 |
| 価格 | 398,000円 | 415,000円 |
| CPU | Intel 8086 8MHz | ← |
| RAM | 128KB (最大 640KB) | 256KB (最大 640KB) |
| ビデオ | 640x400ドット 2画面 デジタル8色 GDC搭載 VRAM 192KB |
← |
| 拡張スロット | Cバス 4スロット |
Cバス 4スロット 1スロットはメモリボードで使用済 |
| FDD | 5.25インチ 2DD(640KB) 2ドライブ | 5.25インチ 2HD(1.2MB) 2ドライブ |
| 端子 | デジタルRGB、モノクロ端子、プリンタ端子、RS-232C端子 5.25インチ 2D(320KB)用増設FDD端子 5.25インチ 2DD(640KB)用増設FDD端子 キーボード端子 |
デジタルRGB、モノクロ端子、プリンタ端子、RS-232C端子 5.25インチ 2D(320KB)用増設FDD端子 5.25インチ 2HD(1.2MB)用増設FDD端子 キーボード端子、マウス端子 |
| OS | N88-BASIC(86) 2.0 | ← |
NEC PC-9801M2の現在の仕様
メモリを標準の128KBボードを外して、BUFFAKOの2MBメモリを追加。本体の512KB拡張と1.5MBのEMSとして使える形にしました。
| CPU | Intel | 8086 8MHz |
| メモリ | 128KB (純正の128KB RAMボードは取り外し) | |
| BUFFALO | EMJ-2000(メインメモリ 512KB + EMS 1.5MB) | |
| FDD | NEC | 5.25インチ2HD(1.2MB) |
| OS | Microsoft | MS-DOS 3.3D、5.0A他 |

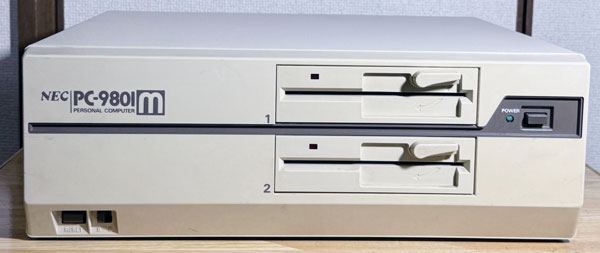

フロント周り。
見た目はロゴとフロッピードライブ以外はPC-9801Fと同じです。

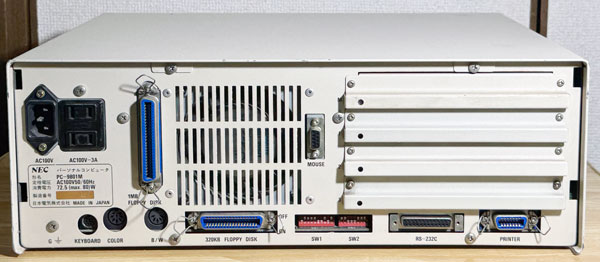

リア周り。
PC-9801Fとの違いは電源横の端子が1MBのフロッピーI/Fに、ファンの横にマウス端子が追加されました。
また拡張スロットの一番上は128KBのメモリボードが付けられています。

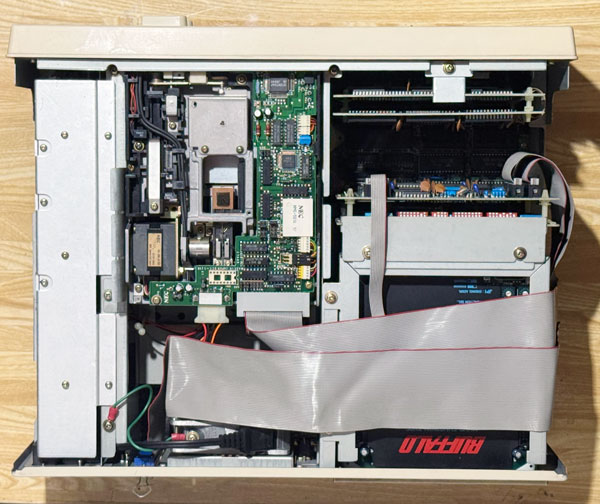

カバー開けた状態。
フロッピードライブとインターフェース用のケーブルが横断しているのがPC-9801Mの特徴です。
PC-9801Fの時はFDDのボードが拡張スロットに固定されている形でしたが、PC-9801Mではステーで固定される形になりました。
本体前側にあるカードは漢字ROMカードです。

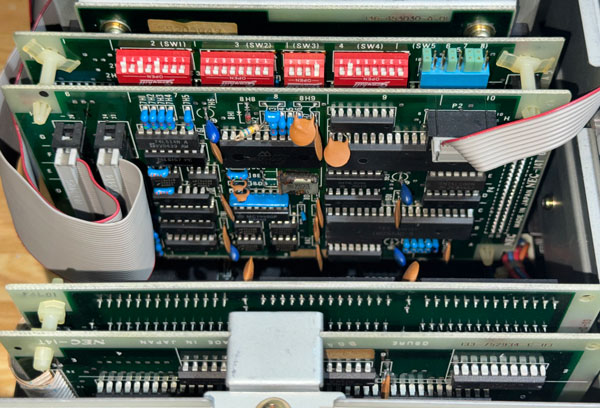

1MBのFDDインターフェースの近影。
2枚組のカード構成で、ジャンパが多くあれますが、詳細は不明。

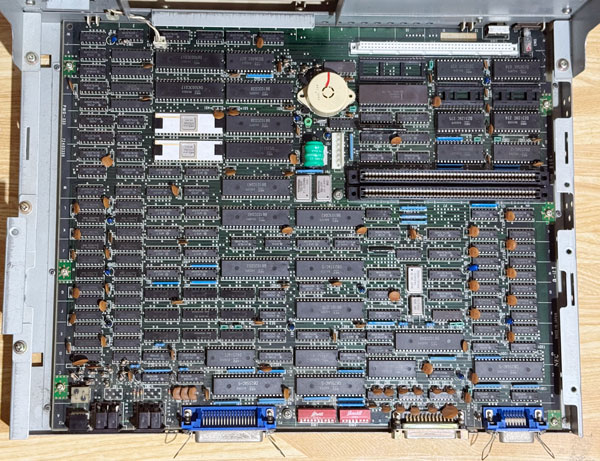

PC-9801M2のマザーボード
マザーボード自体は、PC-9801E、PC-9801Fと同じです。
BIOS ROMに違いがある可能性はありますが。

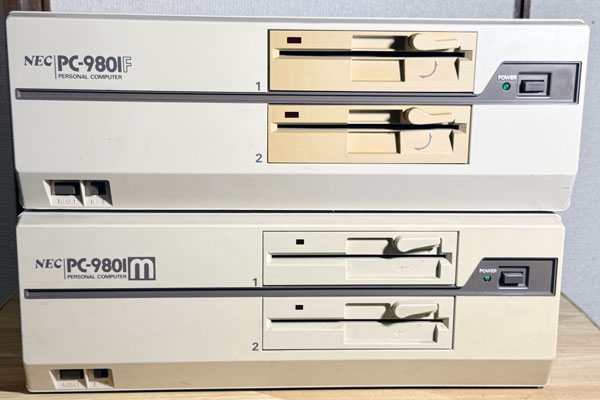

PC-9801Fと比較。フロント側。
Mのロゴが大きいこと、ドライブが異なる程度でしょうか。
実際2DDか2HDかの違いだけですが。

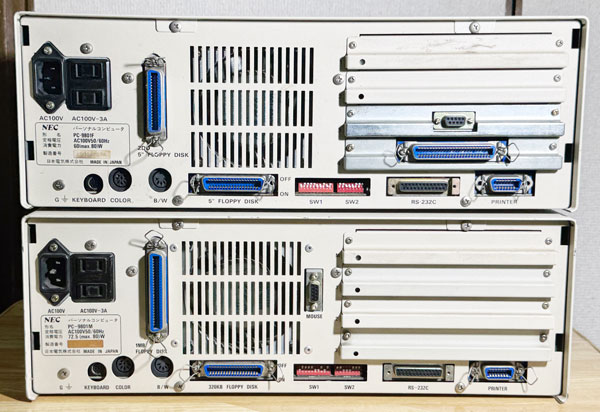

リア側。
上側がPC-9801Fです。歪みはカメラの影響の様子です。
PC-9801Fには、マウスインターフェースと1MB FDDインターフェース、メモリを追加しています。
2DDのインターフェースは、2Dのインターフェースとサイズは同じ様子ですね。
PC-9801FとPC-9801Mはドライプベイからファンのフレームが異なり、
PC-9801Fはファンがドライブベイに固定に対し、PC-9801Mはバックパネルに固定となっています。

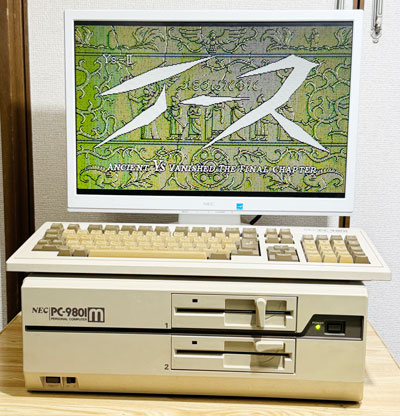

イースIIを起動してみました。
後で思い出したのだけど、イースIIってPC-9801M対応なんですよね。
という事は、イースIIはフェードイン、フェードアウト以外はデジタル8色で作られていたということになります。

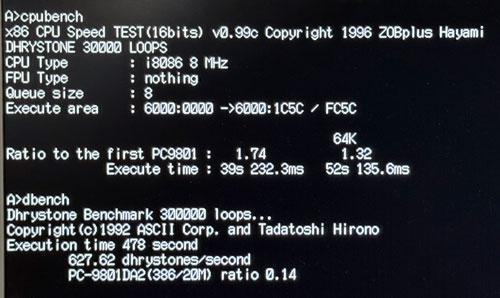

ベンチマークです。
CPUベンチは、初代PC-9801の1.74倍、64Kが1.32倍。
CPUが5MHzから8MHzと1.6倍になっている事が大きいですね。
Dベンチは、PC-9801DA(386 20MHz)の0.14倍でした。
PC-9801F2との比較です。PC-9801F2はPC-9801VM世代のNEC V30に交換しているので、
ノーマルの8086と比較するとパフォーマンス的に劣ってしまいます。
| 機種名 | PC-9801 | PC-9801F2 | PC-9801M2 | |
| CPU | Intel 8086 5MHz | NEC V30(μPD70116) 8MHz | Intel 8086 8MHz | |
| FPU | - | Intel 8087 8MHz | - | |
| RAM | 640KB | 640KB | 640KB | |
| CPU Bench | 初代PC-9801比 | 1.23倍 | 3.31倍 | 1.74倍 |
| 処理時間 | 55.802秒 | 29.861秒 | 39.232秒 | |
| 64K 初代PC-9801比 | 0.93倍 | 1.74倍 | 1.32倍 | |
| 64K 処理時間 | 74.196秒 | 39.305秒 | 52.135秒 | |
| Dhrystone Benchmark | 300000回の処理時間 | 669秒 | 383秒 | 478秒 |
| 1秒間の処理回数 | 448.43回 | 783.29回 | 627.62回 | |
| PC-9801DA(386/20MHz)比 | 0.10倍 | 0.17倍 | 0.14倍 | |
| NDP
(Numerical Data Processor) Benchmark |
100000回の処理時間 | - | 190秒 | - |
| 1秒間の処理回数 | - | 526.32回 | - | |
| PC-9801DA(386/20MHz)比 | - | 0.21倍 | - | |
コメント
2025年現在、41年前のPCとなります。
PC-9801M2を当時中古ですが実家が購入してプログラムの基礎を学びました。
この当時は同様に使っていたかなぁ。確か外付けSASIのHDDを付けていた記憶があります。
