マシンの近状
所有期間:2025年6月〜
ジャンク品を安価に手に入れて、使える様にパーツ交換しました。
PC-9801VM21とPC-9801VX41があるのですが、中間の80286 8MHz時代のモデルが無かったので手に入れました。
外装やドライブは程度の良いPC-9801VX21からの流用ですが。
NEC PC-9801VX2について
NECが1986年11月にノーマルモードPC-9801初の80286 CPU搭載モデルとしてPC-9801VX0/2/4が発売されました。
VX0はドライブレス、VX2は5インチ2HD/2DDドライブが2機、VX4はVX2+20MBのHDDが搭載されました。
PC-9801VMで搭載されたGRCG（Graphic Charger）の改良版であるEGC (Enhanced Graphic Charger）がPC-9801VXに搭載されました。
EGC搭載機種は80286以上のモデルが対象で、V30モデルであるPC-9801VM21などでは非搭載となっていました。
PC-9801VX2は、Intel 80286 8MHzとV30 10MHz搭載でフロントパネルに10MHzと8Mhzのクロック切り替えスイッチがありましたが、
これはV30 CPUモード時のみに使えるスイッチでした。
これがスイッチが80286 CPUで有効になるのは、PC-9801VX0/21/41からとなります。

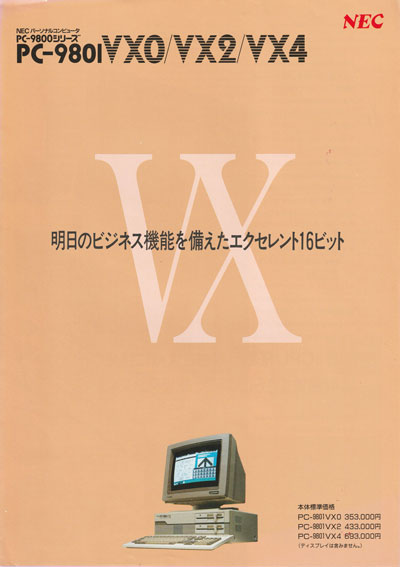

下の画像をクリックでカタログのPDFが見えます。
PC-9801VM2と比較すると以下の通り。
CPUにIntel 80286とV30を搭載し、グラフィックが標準で4096色中16色にEGC (Enhanced Graphic Charger）搭載が違いです。
| PC-9801VM2 | PC-9801VX2 | |
| 発売日 | 1985年7月 | 1986年11月 |
| 価格 | 415,000円 | 433,000円 |
| CPU | NEC V30(μPD70116-10) 10MHz | Intel 80286 8MHz NEC V30(μPD70116-10) 10MHz |
| RAM | 384KB (最大 640KB) | 640KB (最大 4.6MB) |
| ビデオ | 640x400ドット 2画面 4096色中8色 (16色) GDC+GRCG搭載 VRAM 192KB (256KB) テキスト VRAM 12KB ※()は16色カード実装時 |
640x400ドット 2画面 4096色中16色 GDC+EGC搭載 VRAM 256KB テキスト VRAM 12KB |
| 拡張スロット | Cバス 4スロット (#1〜#4 20bit対応) |
Cバス 4スロット (#1 20bit対応、#2〜#4 24bit対応) |
| FDD | 5.25インチ 2HD(1.2MB)/2DD(640KB) 2ドライブ | ← |
| HDD | - | - |
| 端子 | アナログRGB、デジタルRGB、モノクロ端子、 プリンタ端子、RS-232C端子 5.25インチ 2HD(1.2MB)用増設FDD端子 キーボード端子、マウス端子 |
← |
| OS | N88-BASIC(86) Ver 3.0 | N88-BASIC(86) Ver 4.0 |
NEC PC-9801VX2の現在の仕様
数値演算プロセッサの追加とメモリを4MB増設しました。
ただ80286は、386 CPUで搭載された仮想86モードがないので、MS-DOSでEMS利用はハードウェアEMSを使う必要があります。
あとサウンドボードでPC-9801-26Kを追加しました。
SCSIは必要に応じてMOドライブとHDDを付けています。
| PC-9801VX2 | |
| CPU | Intel 80286 8MHz + 80287 8MHz + V30(μPD70116-10) 10MHz + Intel 8087 10MHz |
| RAM | 640KB + 4096KB (BUFFALO EMJ-4000) |
| サウンドカード | PC-9801-26K互換サウンドカード (FM 3音+SSG 3音) |
| FDD | NEC 5.25インチ2HD(1.2MB) |
| SCSI | ICM IF-2770 + MOドライブ |
| OS | Microsoft MS-DOS 5.0A |

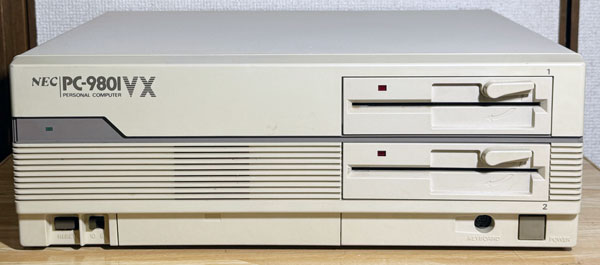

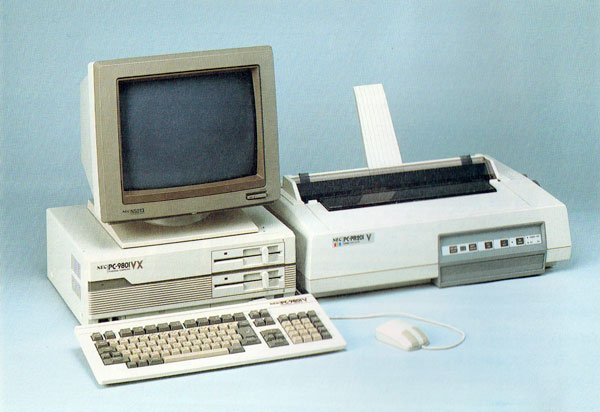

フロント周り。
先代のPC-9801VM2と比較してシンプルになったデザイン。
キーボード端子が前面に移動してキーボードを付け離しやすくなりました。
これは初代PC-9801A(A MATE)シリーズまで続きました。
PC-9801VXの初代モデルは、電源スイッチが茶色でした。マイナーチェンジでボディ同色になっています。
ちなみに初代のPC-9801VX2の左側のリセットスイッチの横にあるクロック切り替えはV30モードのみで、80286 CPUでは8MHz固定でした。
このクロック判定はCPUボード上で行っており、80286 10MHz対応のPC-9801VX21のCPUボードを付けると10MHzで動作します。
ただBIOSで80826 10MHz動作時の処理がマザーボード側と不一致がある様子で、ピポ音が高速になったりと不具合が発生します。

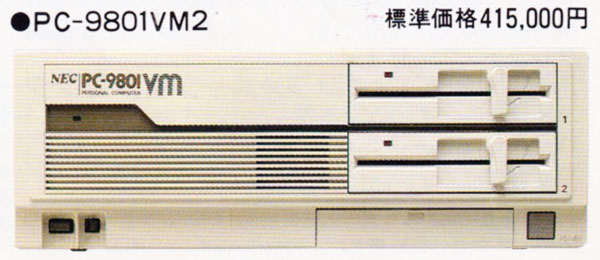

PC-9801VM2のフロントはこの様な形でした。
周りの枠がなくなってシンプルになった感じですね。
リア周り。
PC-9801-26K互換のサウンドカードとSCSI I/Fカードを追加しています。

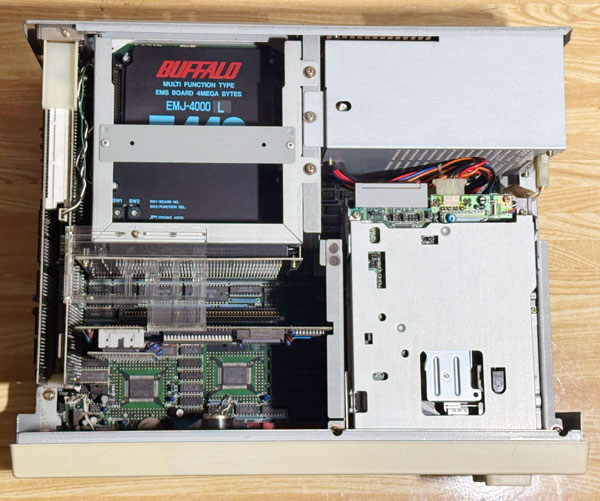

内部の様子。
上から見るとPC-9801VM21と違いはCPUボードにROMのサブボードがあるのが違いぐらいです。
BUFFALOのEMJ-4000の4MBのメモリを追加しています。

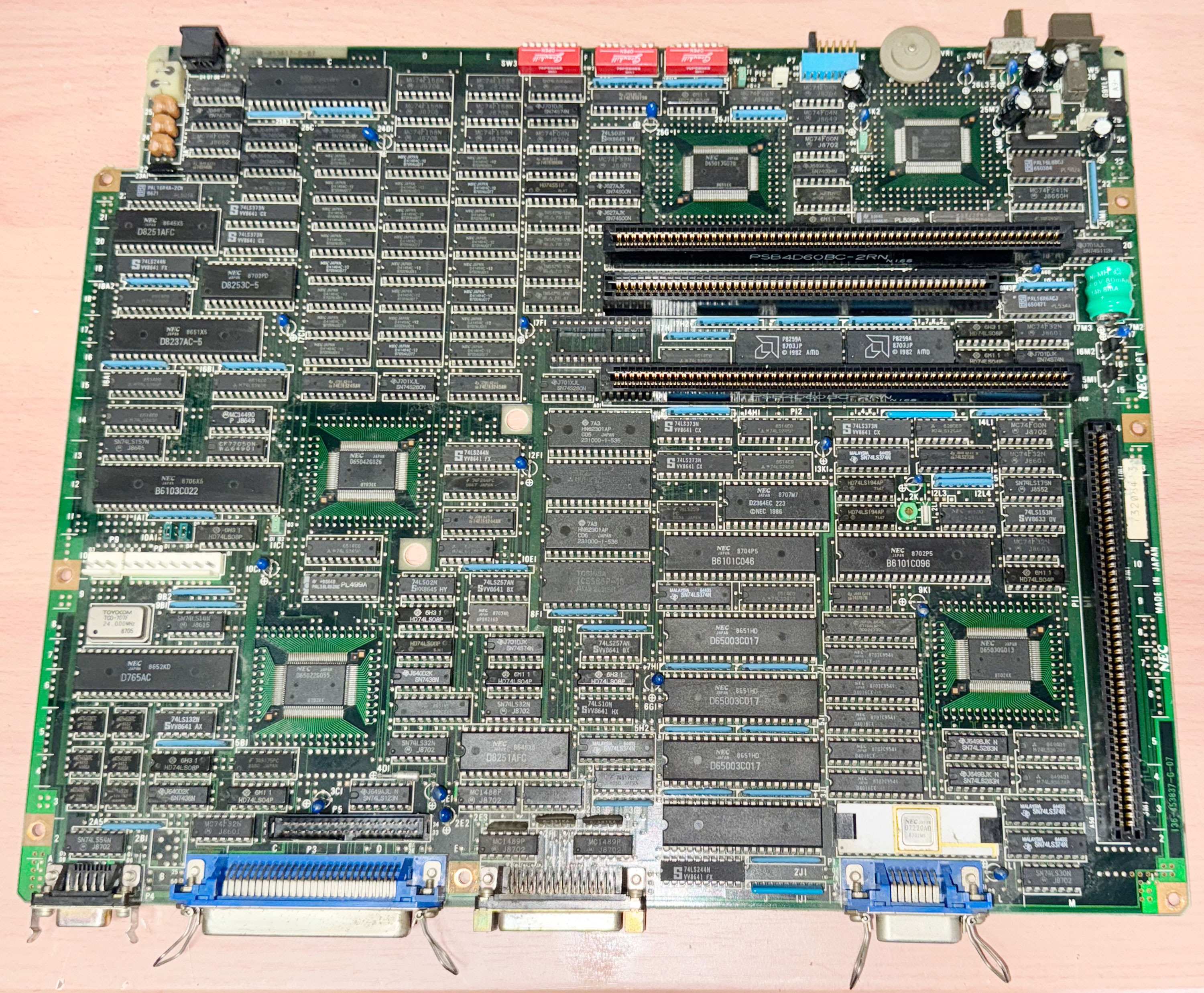

マザーボード。
PC-9801VM21と同じなのでPC-9801VM21の写真流用です。
バックアップバッテリーは、PC-9801VX2も同様に交換済みです。
出荷時は茶色と青色のバッテリーがありますが、青色のバッテリーは大体液漏れしていてマザーを破壊していることが多いです。
自分の所有しているのは茶色の電池でした。青色は大体表示不具合起こしていて売却していますが。

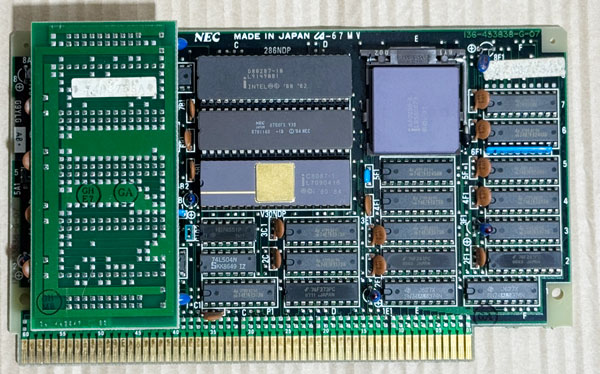

CPUボード。
数値演算プロセッサの80287 8MHzと8087 10MHzを追加しています。
80286CPUは、PGAタイプです。
ビデオカード。

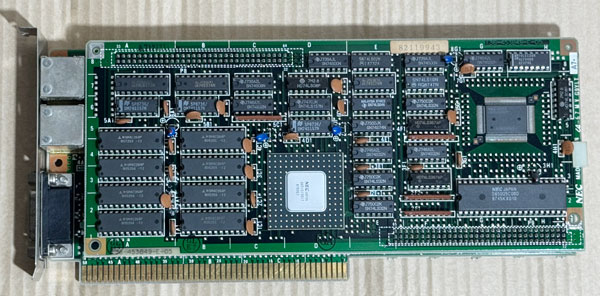

真ん中の大きなチップは、EGCですね。
ベンチマークです。

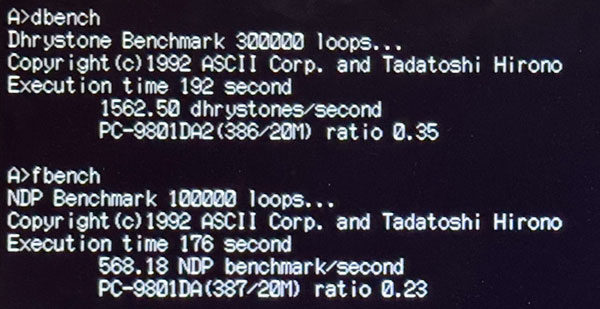

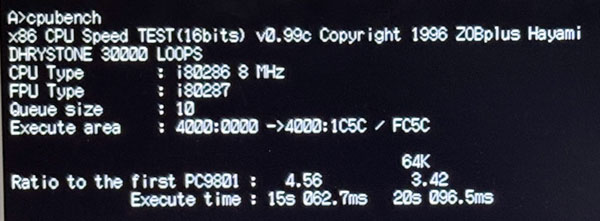

80286 CPUと80287 FPUの測定結果。

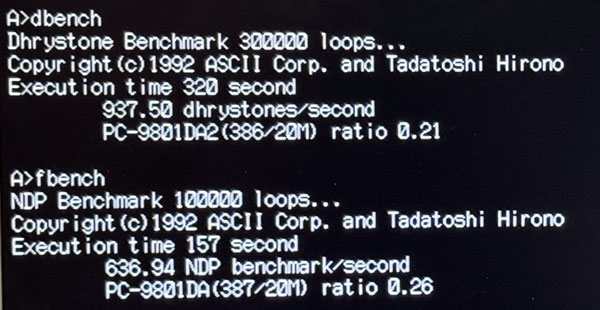

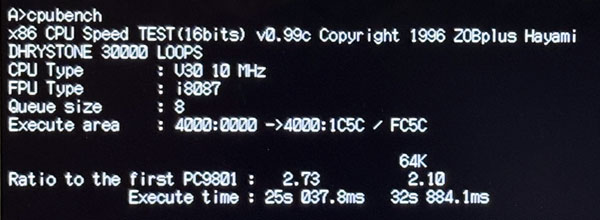

V30、8087 10MHzの測定結果です。
PC-9801VM21、オリジナルのPC-9801VX21、そしてCyrix入れているPC-9801VX41で比較です。
V30 10MHzと80286 10MHzは約2倍、Cx486SLCとは約2倍。286とCx486はメモリ周りもあるのかクロック相応な感じですね。
| 機種名 | PC-9801VM21 | PC-9801VX2 | ||
| CPUモード | - | V30 10MHzモード | 80286モード | |
| CPU | NEC V30 10MHz Intel 8087 10MHz |
NEC V30 10MHz Intel 8087 10MHz |
Intel 80286 8MHz Intel 80287 8MHz |
|
| RAM | 640KB | 640KB | 640KB + 4096KB | |
| CPU Bench | 初代PC-9801比 | 2.73倍 | 2.73倍 | 4.56倍 |
| 処理時間 | 25.037秒 | 25.037秒 | 15.0627秒 | |
| 64K 初代PC-9801比 | 2.10倍 | 2.10倍 | 3.42版 | |
| 64K 処理時間 | 32.883秒 | 32.884秒 | 20.0965秒 | |
| Dhrystone Benchmark | 300000回の処理時間 | 320秒 | 320秒 | 192秒 |
| 1秒間の処理回数 | 937.50回 | 937.50回 | 1562.50回 | |
| PC-9801DA(386/20MHz)比 | 0.21倍 | 0.21倍 | 0.35倍 | |
| NDP
(Numerical Data Processor) Benchmark |
100000回の処理時間 | 157秒 | 157秒 | 176秒 |
| 1秒間の処理回数 | 636.94回 | 636.94回 | 568.18回 | |
| PC-9801DA(386/20MHz)比 | 0.26倍 | 0.26倍 | 0.23倍 | |
コメント
1986年製ということで、2025年現在39年前のPCとなります。来年で40年。
この当時のPCはバッテリーの液漏れとフロッピードライブのコンデンサの抜けさえなければ、 大体動作しますね。
(電源のコンデンサも不安要因ですが1990年〜2000年代と比較すると頑丈)
こちらは保存機として残していくつもりです。
