マシンの近状
所有期間:2025年6月〜
PC-9801VX41を手に入れた直後に安価なPC-9801VX41をオクで発見して予備機として落札しました。
そして入手してしばらくした後に電源の調子がおかしくなり、5Vが7Vに、12Vが15Vと電圧が高くなってしまう事態に。
マザーを壊してしまう前に外して、PC-9801VX21の電源を暫定で使う形にしました。容量的にビクビクした状態ですが。
電源はなんとか直したい所。
そんな状態なのにこちらもCPUアクセラレーターを搭載。
Cyrix CX486DLC-25GP搭載のBUFFALO HDL-08W-Dを搭載しています。(20MHz駆動)
NEC PC-9801VX41について
もう一台の方で書いていますので省略。

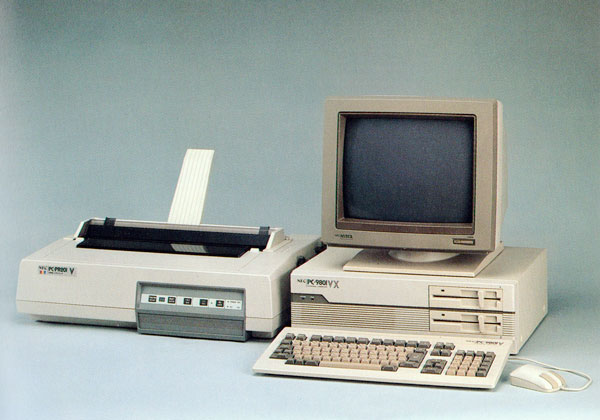

下の画像をクリックでカタログのPDFが見えます。
PC-9801VM4、PC-9801VX4と比較すると以下の通り。
PC-9801VX4からはMS-DOS 3.1とMS-Windows 1.0が付いたPC-9801VX4/WNも容易。PC-9801VX41/WNモデルもありました。
Windows登場の初期からPC-9801版が出ていた様子です。
| PC-9801VM4 | PC-9801VX4 | PC-9801VX41 | |
| 発売日 | 1985年10月 | 1986年10月 | 1987年6月 |
| 価格 | 830,000円 | 693,000円 730,000円(VX4/WN) |
630,000円 658,000円(VX41/WN) |
| CPU | NEC V30(μPD70116) 10/8MHz | Intel 80286 8MHz NEC V30(μPD70116-10) 10/8MHz |
Intel 80286 10/8MHz NEC V30(μPD70116-10) 10/8MHz |
| RAM | 384KB (最大 640KB) | 640KB (最大 4.6MB / PC-9801-51 1MB RAM x 4枚増設時) |
640KB (最大 8.6MB / PC-9801-52 2MB RAM x 4枚増設時) |
| ビデオ | 640x400ドット 2画面 4096色中8色 (16色) GDC+GRCG搭載 VRAM 192KB (256KB) テキスト VRAM 12KB ※()は16色カード実装時 |
640x400ドット 2画面 4096色中16色 GDC+EGC搭載 VRAM 256KB テキスト VRAM 12KB |
← |
| 拡張スロット | Cバス 4スロット |
Cバス 4スロット (#2〜#4 24bit対応) |
Cバス 4スロット (#1〜#4 24bit対応) |
| FDD | 5.25インチ 2HD(1.2MB)/2DD(640KB) 2ドライブ | ← | ← |
| HDD | 20MB SASI HDD | ← | ← |
| 端子 | アナログRGB、デジタルRGB、モノクロ端子、 プリンタ端子、RS-232C端子 5.25インチ 2HD(1.2MB)用増設FDD端子 SASI HDD増設端子 キーボード端子、マウス端子 |
← | ← |
| OS | N88-BASIC(86) Ver 3.0 | VX4モデル : N88-BASIC(86) Ver 4.0 VX4/WNモデル : MS-DOS 3.1 + MS-Windows 1.0 N88-BASIC(86) Ver 4.0 |
VX41モデル :
N88-BASIC(86) Ver 4.1 VX41/WNモデル : MS-DOS 3.1 + MS-Windows 1.0 N88-BASIC(86) Ver 4.1 |
NEC PC-9801VX41の現在の仕様
CPUは、こちらもCyrix Cx486DLC 20MHzで動作するBUFFALOのHDL-08W-Dに交換しています。
メモリははBUFFALOのEMJ-8000を取り付け、8MBのプロテクトメモリとしています。

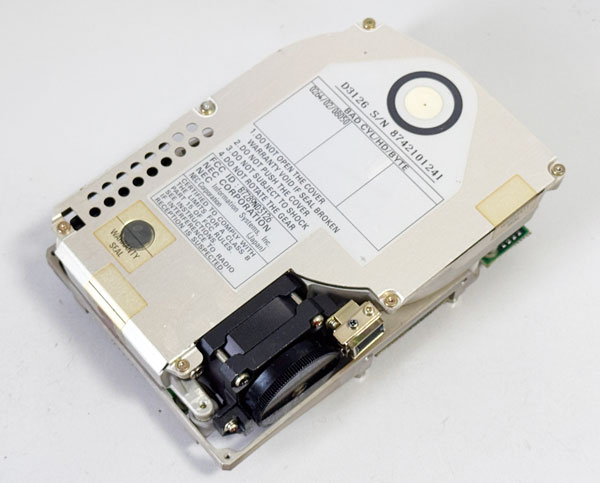

HDDはオリジナルのNEC D3126 SASIの20MB HDDです。
またPC-9831-VW2という外付け3.5インチを取り付けています。これPC-9801UV2のドライブ使用しているので結構でかい。
コンパクトな外付け3.5インチ FDDは結構いいお値段するのですよね。
| PC-9801VX41 | |
| CPU | Cyrix Cx486DLC 20MHz + V30 10MHz |
| RAM | 640KB + 8192KB |
| FDD | NEC 5.25インチ2HD(1.2MB) +NEC PC-9831-VW2 (3.5インチドライブ) |
| HDD | NEC D3126 SASI 20MB |
| SCSI | ICM SCSIカード |
| OS | Microsoft MS-DOS 5.0A |

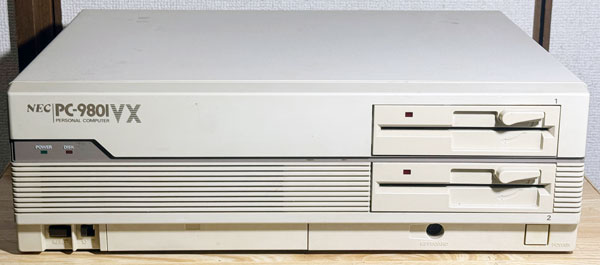

フロント周り。
PC-9801VX2/21と比較すると幅が5cm広がっています。PC-9801Vシリーズ用キーボードの幅と同じです。
フロントのスリットがVX2/21がスピーカーのところだったですが、VX4/41はHDDの冷却用で広がっています。
マザーボードはVX2/21とVX4/41で同じですので、キーボード端子の位置が中途半端な位置になっています。

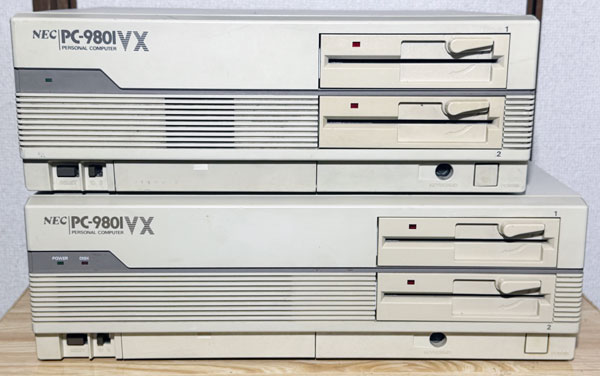

PC-9801VX21との比較。
電源ランプの横にHDDのアクセスランプが追加され、フロッピードライブ側から右に伸びている事がわかります。
あとはフロントのスリットがPC-9801VX21はスピーカー用になっていますが、PC-9801VX41では空気の取り入れ口になっています。

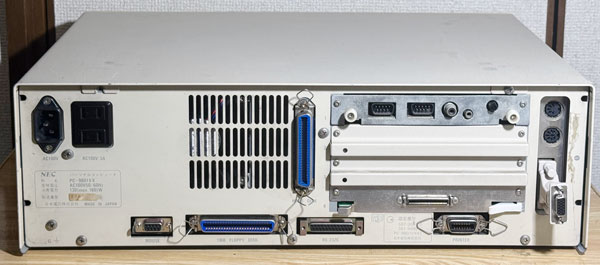

リア周り。
サウンドのPC-9801-26K互換ボードとSCSI I/Fカードを追加しています。
電源がPC-9801VX21用なのでファンの位置がずれています。、

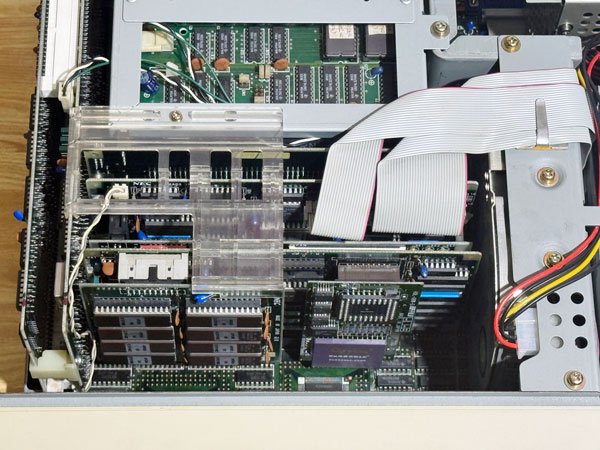

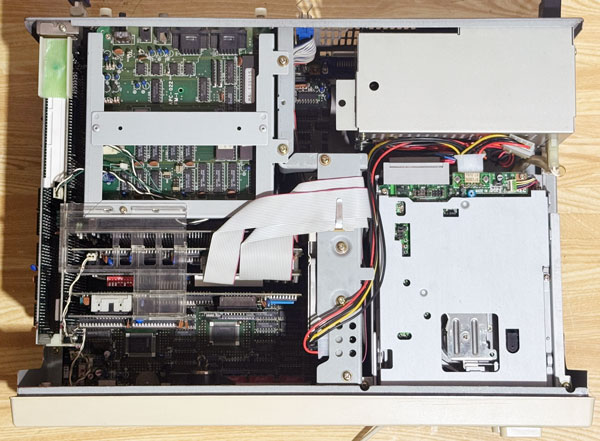

内部の様子。
電源がPC-9801VX21のを流用しているため、幅が小さくなっています。
固定は2箇所で固定しています。この分幅か広がっていると言えます。
HDDのケーブルFDDのケーブルを分岐して付けています。

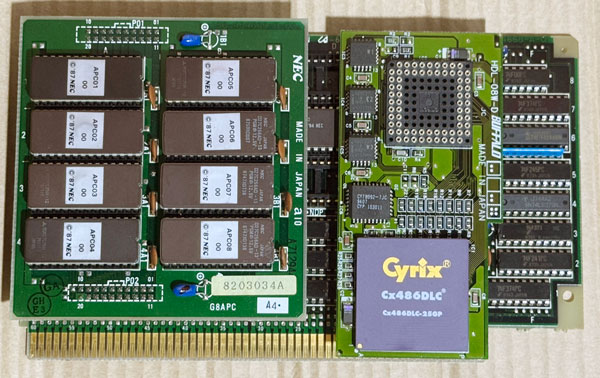

CPUボード。
BUFFALOのCyrix Cx486DLC搭載のCPUアクセラレーターに交換しています。
結構高さがギリギリ。25MHzなので286 12MHzのPC-9801RXなどに対応しているのでしょうね。
こちらは元々PC-9801VX21に付いていたアクセラレーターボードです。
元々付いていたのはPGAタイプの286ソケットで、PLCC変換アダプタで接続されていたのですが、
PGAソケットから抜けていたので、PLCCタイプの286ソケットのVX41のCPUボードに取り付けました。

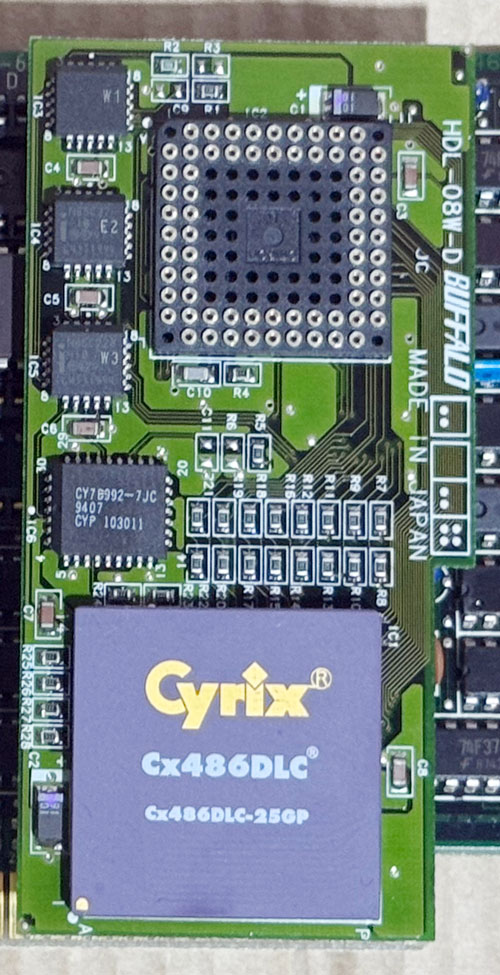

CPU部分を拡大。
BUFFALOのHDL-08W-DというCPUアクセラレーターボードです。
2倍動作のCyrix Cx486DLC-25GP搭載モデルと2.5倍動作のCx486DLC-33GP搭載モデルがある様子で、
こちらは2倍動作のCx486DLC-25GP搭載モデルです。(PC-9801VX41では20MHz動作)
CPUボードの取り付け状態です。

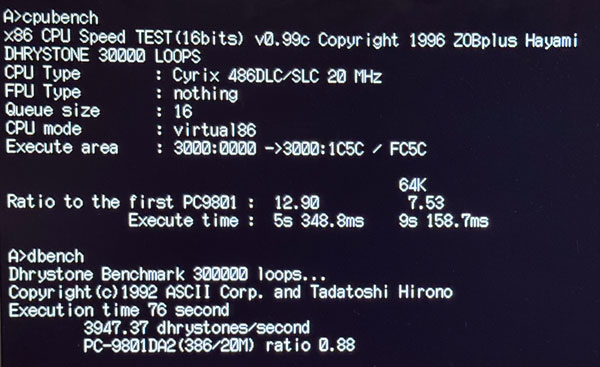

ベンチマークです。
CPUベンチは、初代PC-9801の12.9倍、64Kが7.53倍。
Dベンチは、PC-9801DA(386 20MHz)の0.88倍でした。
486 SuperChipと比較すると数値演算プロセッサがないけどCPU自体の性能はこちらが上の様子ですね。
PC-9801VX41の2台の両方にCyrixを入れていますが、これはMS-DOSのEMSなどで仮想86モードを使いたい為ですね。
HDDで起動してゲームができる程の空きメモリが確保できます。
あとはWindowsが動くけど、20MBのHDDだと容量足りません。(汗
| PC-9801VX21 | PC-9801VX41 | PC-9801VX41 | ||
| CPU | Intel 80286 10MHz | 486 SuperChip Cyrix Cx486SLC 20MHz |
BUFFALO HDL-08W-D Cyrix Cx486SLC 20MHz |
|
| RAM | 640KB | 640KB + 8192KB | 640KB + 8192KB | |
| CPU Bench | 初代PC-9801比 | 5.67倍 | 11.58倍 | 12.90倍 |
| 処理時間 | 12.125秒 | 5.957秒 | 5.348秒 | |
| 64K 初代PC-9801比 | 4.29版 | 6.66倍 | 7.53倍 | |
| 64K 処理時間 | 16.063秒 | 10.332秒 | 9.158秒 | |
| Dhrystone Benchmark | 1秒間の処理回数 | 1948.05回 | 3249.41回 | 3947.37回 |
| PC-9801DA(386/20MHz)比 | 0.44倍 | 0.79倍 | 0.88倍 | |
コメント
2025年現在、37年前のPCとなります。
元々少ないモデルなのに電源が故障したのが痛い。
気長に待って部品取りできるPC-9801VX4かVX41が出てくるか、直すかですね。
286 CPUは1985年5月発売のPC-98XAで初搭載し、1986年11月発売のPC-9801VX、1989年10月発売のPC-9801RX21が最後でした。
1980年代後半のCPUですね。
このPC-9801VX41発売と同時期の1987年10月発売のPC-98XL^2で初めて386 CPUを搭載し、
1988年7月のPC-9801RAでノーマル98も386 CPU時代に移行していきました。
PC-9801VXの時代はある意味安定の時代の中心のモデルと言えると思います。
