マシンの近状
2019年8月に電源が故障したGateway FX6860をヤフオクで手に入れました。
2012年8月モデルなので2019年で7年目ですね。
電源を交換して動作確認して所、HDD死亡も確認。電源にやられたかな。
メモリがDDR3-1333MHzだったので、DDR3-1600MHzの16GBに交換。
Windows 7 Ultimateをインストールした後にWindows 10 Proへアップグレード。
その後、FX6850のHDDを複製したHDDに交換してメインマシンになっています。
ただ問題なのは、このモデルはUEFI対応のビデオカードは利用できないことです。
FX6850とFX6860-A76F/GではEFIのバージョンが古い為かレガシーBIOS扱いで、
UEFI対応のビデオカードも利用できる様子です。
Ivy Bridge対応モデルはPCI-Expressのバージョンが上がった為かUEFIの動作がシビアです。
Radeon RX570とRX550はロゴ画面も出ず、GeForce GTX 980はロゴ画面は出るがそのあと進まず。
BIOSはP03-A4でWeb公開されているのはP03-A3…。(汗
Windows 8モデル用のUEFI BIOSのP11-A3は互換が無くアップデートできず。
PalitのGeForce GTX 680 JETSTREAM 4GBのファームをUEFI解除して何とか使えるようになりました。

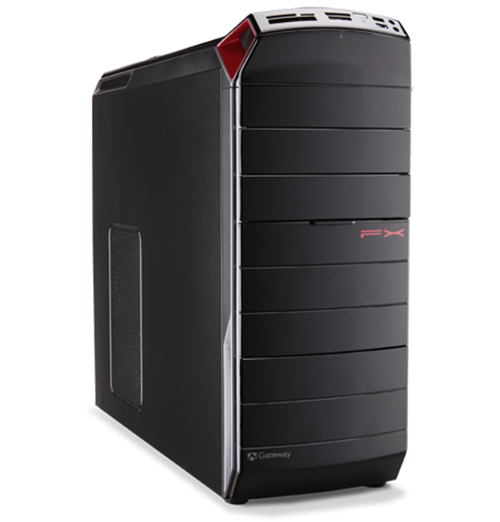

Gateway FX6860-H76F/GLについて
2012年8月にGateway FXシリーズのGateway FX6860-A76F/Gの後継モデルとして登場しました。
FX6860-A76F/GをベースにCPUを第3世代のIntel Core iシリーズ(Ivy Bridge)へ、ビデオカードをGeForce GTX 660に変更したモデルです。
このモデルがGateway FXシリーズの最終モデルとなり、Windows 8世代以降はGateway DXシリーズに引き継がれる事になります。
Gateway FX6860シリーズを比較すると以下の通り。
| FX6860-N78F/G | FX6860-A76F/G | FX6860-H76F/GL | |
| 発売日 | 2011年7月 | 2011年11月 | 2012年08月 |
| マザー | Acer FX6860 (USB 3.0無し) |
Acer FX6860 | ← |
| BIOS | P01-A3 | P02-A2 | P03-A4 |
| CPU | Intel Core i7-2600 Sandy Bridge 4コア 8スレッド 3.4GHz/L3 8MB |
← | Intel Core i7-3770 Ivy Bridge 4コア 8スレッド 3.4GHz/L3 8MB |
| Ivy Bridgeの対応 | × | × | 〇 |
| チップセット | Intel H67 Express | ← | ← |
| RAM | DDR3-1333MHz 8GB 最大32GB |
DDR3-1333MHz 16GB 最大32GB |
DDR3-1333MHz 16GB (DDR3-1600MHz対応) 最大32GB |
| ビデオカード | NVIDIA GeForce GTX 570 GDDR5 1.28GB |
← | NVIDIA GeForce GTX 660 GDDR5 1.5GB |
| UEFIビデオカードの動作 | 〇 |
← | × |
| PCI-Express | PCI-Express 2.0 x16 1スロット(0) X1 3スロット(1) |
PCI-Express 2.0 x16 1スロット(0) X1 3スロット(2) |
PCI-Express 3.0 x16 1スロット(0) X1 3スロット(2) |
| SATA | SATA 3.0×2 (HDDベイ) SATA 2.0×4 (スロット) |
← | ← |
| HDD | 1TB | ← | ← |
| 光学ドライブ | スーパーマルチ | ← | BD-R/-RE |
| USB | USB3.0×2 (PCI-Exカード) USB2.0×10 |
USB3.0×2 USB2.0×10 |
← |
| OS | Windows 7 Home Premium 64bit |
← | ← |
Ivy BridgeのCPU、DDR3-1600MHz、PCI Express 3.0に対応したが、UEFI対応のビデオカードに対応できないのが痛い。
P11-A3のBIOSにアップデート出来ればもっと長く使えるPCになったのに…。
Gateway FX6860-H76F/GLの現在の仕様
| 項目 | メーカー名 | 名称 |
| マザー | Acer | FX6860 (P03-A4) |
| CPU | Intel | Core i7-3770 (3.4GHz/L3 8MB) |
| チップセット | Intel | H67 Express |
| RAM | DDR3-1600 | 16GB (8GB×2) |
| Video | NVIDIA (Palit) | GeForce GTX 680 GDDR5 4GB |
| HDD | Seagate | ST2000DM008 (2TB/Boot) |
| WDC | WD30EZRX (3TB) | |
| WDC | WD40EZRZ (4TB) | |
| 光学ドライブ | PLDS (PHILIPS & LITE-ON DIGITAL SOLUTIONS) | DH-8B2SH (BD-RE) |
| 電源 | 玄人志向 | 80PLUS STANDARD取得 ATX電源 600W KRPW-L5-600W/80+ |
| OS | Microsoft | Windows 10 Pro 64bit |
HDD構成は、FX6850からの引継ぎです。
起動ドライブは、代替セクターの発生していたため、Seagateの2TBのHDDにコピーして交換しました。
PalitのGeForce GTX 680 JETSTREAMに交換したのですが、ファンが大きくて2.5スロット占有します。
これをFX6860に付けようとしたら問題が発生ました。
FX6860ではSATAケーブルとビデオカードがファンが干渉しました。
SATAのケーブルのポートを変更して干渉しないように対策しました。
入手時、UEFI対応だったのですが、UEFI無しのファームがあったので試しに書き換えたところ無事動きました。
電源は壊れていたので玄人志向の600Wに交換しました。
メモリは4GBx4枚という構成だったので、8GBx2枚に交換しました。

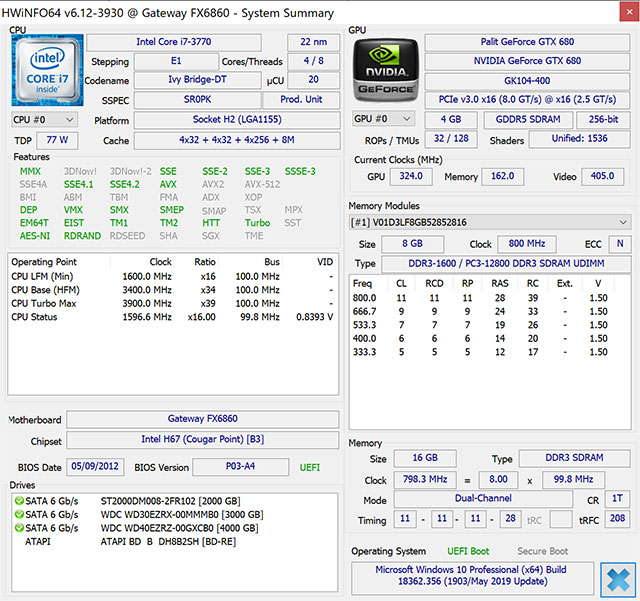

HWiNFO64測定結果
CPUは、Ivy BrigeのCore i7-3770です。
HDDは内部ベイがSATA3(6Gb/s)接続、フロントドライブベイがSATA2(3Gb/s)なので、3TBと4TBは実際はSATA2となります。

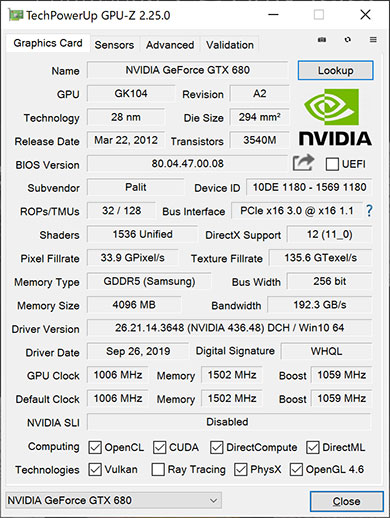

GPU-Z測定結果
Palit GeForce GTX 680 JETSTREAM 4GBの測定結果です。
ファーム書き換えによってUEFIのチェックが外れています。

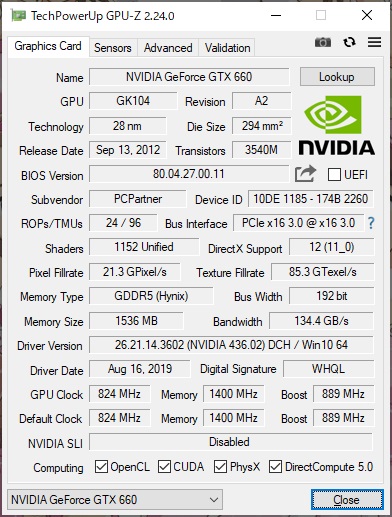

純正のビデオカードの情報です。
2012年9月版 UEFI非対応です。
GeekBench Score
CPUの性能を測定する定番のベンチマークです。
| Model | FX6860-H76F/GL | FX6860-A76F/G | ||
| CPU | Intel Core i7-3770 |
Intel Core i7-2600 | ||
| GeekBench 5 (Intel Core i3-8100 = 1000) |
Single-Core Performance | Single-Core Score | 820 | 770 |
| Crypto Score | 919 | 825 | ||
| Integer Score | 783 | 738 | ||
| Floating Point Score | 885 | 829 | ||
| Multi-Core Performance | Multi-Core Score | 3223 | 2968 | |
| Crypto Score | 3618 | 3102 | ||
| Integer Score | 3137 | 2944 | ||
| Floating Point Score | 3345 | 2997 | ||
| GeekBench 4 (Intel Core i7-6600U = 4000) |
Single-Core Performance | Single-Core Score | 3859 | 3650 |
| Crypto Score | 3498 | 3053 | ||
| Integer Score | 3816 | 3709 | ||
| Floating Point Score | 3584 | 3269 | ||
| Memory Score | 4237 | 3888 | ||
| Multi-Core Performance | Multi-Core Score | 13280 | 11929 | |
| Crypto Score | 11055 | 9039 | ||
| Integer Score | 16638 | 15222 | ||
| Floating Point Score | 14238 | 12674 | ||
| Memory Score | 4844 | 4127 |
FX6860-A76F/Gに搭載されたIntel Core i7-2600と比較すると動作クロック、L3キャッシュサイズは同じながらスコアアップをしています。
ただ、現行のIntel Core i3-8100(3.6GHz)と比較して劣っているスコアですので、現行のCore i7やCore i9と比較すると遅いのだろうなぁ。
CINEBENCH
3DツールのCINEMA 4Dを開発しているMAXON社の動作パフォーマンスを測定するベンチマークです。
2019年にRelease 20が公開されました。
| Model | FX6860-H76F/GL | FX6850-H78F/G |
|
| CPU | Name | Intel Core i7-3770 |
Intel Core i7-2600 |
| Core / Thread | 4 Cores, 8 Threads | 4 Cores, 8 Threads | |
| Base Frequency | 3.4GHz | 3.4GHz | |
| Memory | Size | 16GB | 16GB |
| Type | DDR3 SDRAM | DDR3 SDRAM | |
| Frequency | 800MHz | 666MHz | |
| CINEBENCH R20 (2019年) | CPU | 1441 pts | 1282 pts |
| CINEBENCH R15 (2013年) | CPU | 618 cb | 582 cb |
| CINEBENCH R11.5 (2010年) | CPU | 6.99 pts | 6.55 pts |
| CINEBENCH R10
(2007年) |
Single CPU | 6636 CB | 5996 CB |
| Multiple CPU | 24737 CB | 21713 CB | |
| Multiprocessor Speedup | 3.74 x | 3.62 x |
FX6800との比較ですが、R10はマルチコアがうまく生かせず(レンダリングが早いと分散ミスする様子)、
R15はレンダリング素材が軽量なために差が小さくなっている様子です。
3DMark
ベンチマーク定番の3DMarkです。
| FX6860-H76F/GL | FX6860-A76F/G | |||
| Intel Core i7-3770 |
Intel Core i7-2600 | |||
| NVIDIA GeForce GTX 680 GDDR5 4GB |
NVIDIA GeForce GTX 660 GDDR5 2GB |
NVIDIA GeForce GTX980 GDDR5 4GB |
||
| Time Spy Extreme (DX12/4K) |
Time Spy Extreme V1.0 スコア | 957 | 470 | 1771 |
| グラフィックスのスコア | 902 | 420 | 1940 | |
| CPUスコア | 1463 | 1475 | 1188 | |
| Time Spy (DX12) |
Time Spy V1.0 スコア | 2041 | 975 | 3901 |
| グラフィックスのスコア | 1892 | 864 | 4121 | |
| CPUスコア | 3699 | 3664 | 2997 | |
| Night Raid (DX12) |
Night Raid V1.0 スコア | 16954 | 13383 | 20066 |
| グラフィックスのスコア | 26533 | 17829 | 52562 | |
| CPUスコア | 5567 | 5547 | 4456 | |
| Fire Strike Ultra (DX11/4K) |
Fire Strike Ultra V1.1 スコア | 1629 | 428 | 3079 |
| グラフィックスのスコア | 1593 | 384 | 3065 | |
| 物理スコア | 9634 | 9578 | 8526 | |
| 総合スコア | 785 | 274 | 1602 | |
| Fire Strike (DX11) |
Fire Strike V1.1 スコア | 6293 | 4269 | 10241 |
| グラフィックスのスコア | 7019 | 4599 | 12938 | |
| 物理スコア | 9597 | 9651 | 8774 | |
| 総合スコア | 2746 | 1809 | 4429 | |
| Sky Diver (DX11) |
Sky Diver V1.0 スコア | 17985 | 13204 | 23613 |
| グラフィックスのスコア | 22230 | 14177 | 42014 | |
| 物理スコア | 9243 | 9909 | 8037 | |
| 総合スコア | 17754 | 15769 | 17142 | |
GeForce GTX 660とGeForce GTX 680、GeForce GTX 980の比較ですが、
Time Spyは、GTX 680はGTX 660の2倍、GTX 980はGTX 660の4倍と差がついていました。
物理スコアはCPUなので誤差と言えます。
GeForce GTX 680に出来たがゲームは少し苦しい状態でしょうか。
Unigine Superposition
Unigineが2017年に公開したベンチマークソフトです。
| Model | FX6860-H76F/GL | FX6860-A76F/G | |
| CPU | Intel Core i7-3770 |
Intel Core i7-2600 | |
| GPU | NVIDIA GeForce GTX 680 GDDR5 4GB |
NVIDIA GeForce GTX 660 GDDR5 2GB |
NVIDIA GeForce GTX 980 GDDR5 4GB |
| 8K OPTIMIZED RESULT (VRAM 6241MB) | 594 | 140 | 1341 |
| 4K OPTIMIZED RESULT (VRAM 4193MB) | 2283 | 830 | 3783 |
| 1080P EXTREME RESULT (VRAM 3322MB) | 1241 | 777 | 2424 |
| 1080P HIGHT RESULT (VRAM 3320MB) | 3872 | 2432 | 6233 |
| 1080P MEDIUM RESULT (VRAM 1299MB) | 5370 | 3461 | 8490 |
| 720P LOW RESULT (VRAM 643MB) | 12511 | 8856 | 17102 |
GeForce GTX 680とGeForce GTX 980は4K OPTIMIZED以上でメモリ不足でしたが、ベンチマーク取れました。
GTX 680はGTX 660の約1.6倍、GTX 980はGTX 660の約2.5倍という差が出ました。
VRAMのメモリ不足時はメインメモリを使うため極端に遅くなります。
FINAL FANTASY XV WINDOWS EDITION Official Benchmark Ver 1.2
スクウェア・エニックスが2018年2月に動作確認用に公開したベンチマークソフトです。
| Model | FX6860-H76F/GL | FX6860-N78F/G | |
| CPU | Intel Core i7-3770 |
Intel Core i7-2600 | |
| GPU | NVIDIA GeForce GTX 680 GDDR5 2GB |
NVIDIA GeForce GTX 660 GDDR5 2GB |
NVIDIA GeForce GTX 980 GDDR5 4GB |
| 高画質 1920x1080 フルスクリーン | 2859 (やや重い) | 1739 (動作困難) | 4943 (やや快適) |
| 標準画質 1920x1080 フルスクリーン | 3933 (普通) | 2555 (やや重い) | 6766 (快適) |
| 軽量画質 1920x1080 フルスクリーン | 5230 (やや快適) | 3311 (普通) | 8639 (快適) |
現在のゲームは、GeForce GTX660では辛いですね。1920x1080は軽量画質でやっと普通です。
コメント
CPUが
Ivy Bridgeから先に移行できていないのは致し方ないですが、ビデオカードのアップデートに失敗するのが悩みどころです。
その意味で言うとこのモデルはゲーマー向けモデルとして登場しているけど、交換でのパワーアップは難しい。
BIOSの対応が最大のネックですね。P11系のファームウェアが使えれば伸びしろはあったのですが。
メモリを32GBにして、起動ドライブをSSDに交換すれば通常使用にはまだ頑張れるはず。
この次のPCは8コア世代に買い替えの可能性が高いですね。
